Flanschkopfmutter vs. Standard-Sechskantmutter mit Unterlegscheibe: Quantifizierung der Unterschiede in der Lagerspannungsverteilung und dem Einbettungswiderstand

Bei hoher Vorspannung besteht die Wahl zwischen a Flanschkopfmutter und eine Standard-Sechskantmutter mit Unterlegscheibe beeinträchtigt die Verbindungsleistung erheblich. Während beide Konfigurationen darauf abzielen, die Lagerfläche zu vergrößern und die Oberflächenspannung zu reduzieren, zeigen experimentelle Daten erhebliche Unterschiede in der Art und Weise, wie sie den Druck verteilen und dem Einbetten in das Verbindungsmaterial widerstehen.

1. Kontaktspannungsvergleich: Quantifizierte Daten

Die folgende Tabelle enthält Kontaktspannungsdaten für Flanschkopfmuttern, einfache Sechskantmuttern und Sechskantmuttern mit Unterlegscheiben, gemessen unter identischen Vorspannungsbedingungen (75 % der Prüflast).

Datenquelle: Kontaktspannungsmessungen aus Konstruktionsstudien zu Schraubverbindungen.

Bei einem M16-Befestigungselement der Güteklasse 10.9 erzeugt die Flanschkopfmutter eine Kontaktspannung von etwa 39,9 ksi, verglichen mit 94,3 ksi bei einer einfachen Sechskantmutter – eine Reduzierung um 57,7 %. Die Sechskantmutter mit Unterlegscheibe erreicht 33,4 ksi, was einer Reduzierung um 64,6 % gegenüber der einfachen Sechskantmutter entspricht. Bei höherfesten M22-Befestigungselementen der Güteklasse 12.9 erzeugt die einfache Sechskantmutter 131 ksi, während die Unterlegscheibenkonfiguration diesen Wert auf 50,8 ksi reduziert, was einer Reduzierung um 61,2 % entspricht.

2. Lagerspannungsverteilung: Der Druckprofilunterschied

Die Reduzierung der Spitzenspannung durch flache Unterlegscheiben ist zwar erheblich, erreicht aber nicht das Niveau, das man allein aufgrund der Kontaktfläche vorhersagen würde. Tests an 1/2-Zoll-13-Befestigungselementen bei 80 % der Prüflast zeigten, dass eine gehärtete Unterlegscheibe den Spitzendruck um etwa 50 % reduzierte, während ein Flanschkopf-Befestigungselement eine Lastverteilung ermöglichte, die stärker von der individuellen Befestigungselementgeometrie abhängt.

Kontaktflächenmessungen mit druckanzeigender Folie haben ergeben, dass die Kontaktfläche unter einem Flanschkopf im Wesentlichen von der gesamten Fläche bis zu einem schmalen Band am Außendurchmesser des Flansches oder einem Ring in der Nähe des Durchgangslochs variieren kann. Diese Abweichung ist auf die Konizität des Flansches und die Steifigkeit des Mutternkörpers zurückzuführen. Bei Sechskantmuttern mit Unterlegscheiben erreicht die Standard-Unterlegscheibe nicht die volle Spannungsreduzierung, die durch ihren Außendurchmesser vorhergesagt wird, da die Unterlegscheibe nicht dick genug ist, um die Last gleichmäßig auf ihren Außendurchmesser zu verteilen. Dickere Unterlegscheiben verteilen Lasten effektiver und reduzieren die Spannung sowohl in der Unterlegscheibe als auch in den Verbindungselementen.

3. Einbettungswiderstand: Vorspannungsverlust verhindern

Unter Einbettung versteht man das örtliche Nachgeben oder Komprimieren des Verbindungsmaterials unter der Mutterauflagefläche. Dies ist eine Hauptursache für einen frühen Vorspannungsverlust nach dem Anziehen. Sowohl die Flanschkopfmutter als auch die Sechskantmutter mit Unterlegscheibe verringern die Einbettung, indem sie die Kontaktspannung an der Lagerfläche verringern.

• Flanschkopfmutter: Der integrierte Flansch bietet eine größere Auflagefläche, die den Druck auf eine größere Zone verteilt. Dadurch verringert sich die Gefahr, dass die Mutter in weichere Materialien wie Aluminium, dünnes Stahlblech oder beschichtete Oberflächen eindringt. Der Flansch verhindert außerdem Oberflächenbeschädigungen und verringert das Risiko, dass die Mutter durch das Verbindungsmaterial zieht.
• Sechskantmutter mit gehärteter Unterlegscheibe: Eine ordnungsgemäß spezifizierte gehärtete Unterlegscheibe kann die Dichtungs- oder Verbindungsbelastung im Vergleich zu keiner Unterlegscheibe um 30–50 % erhöhen, indem sie ein Einbetten verhindert und die Last gleichmäßiger verteilt. Es gleicht unregelmäßige Oberflächenverhältnisse aus und reduziert die Reibung an der Lagerfläche.

4. Zusätzliche Leistungsaspekte

• Drehmoment-Spannungs-Beziehung: Der Radius der Kontaktfläche beeinflusst das Drehmoment, das zur Erzeugung einer bestimmten Vorspannung erforderlich ist. Bei Kontakt am Außendurchmesser des Flansches ist das Widerstandsmoment höher und bei gleichem Eingangsdrehmoment wird weniger Schraubenspannung erzeugt. Tests haben gezeigt, dass der Unterschied zwischen Innen- und Außendurchmesserkontakt die Spannung um 10–15 % reduzieren kann.

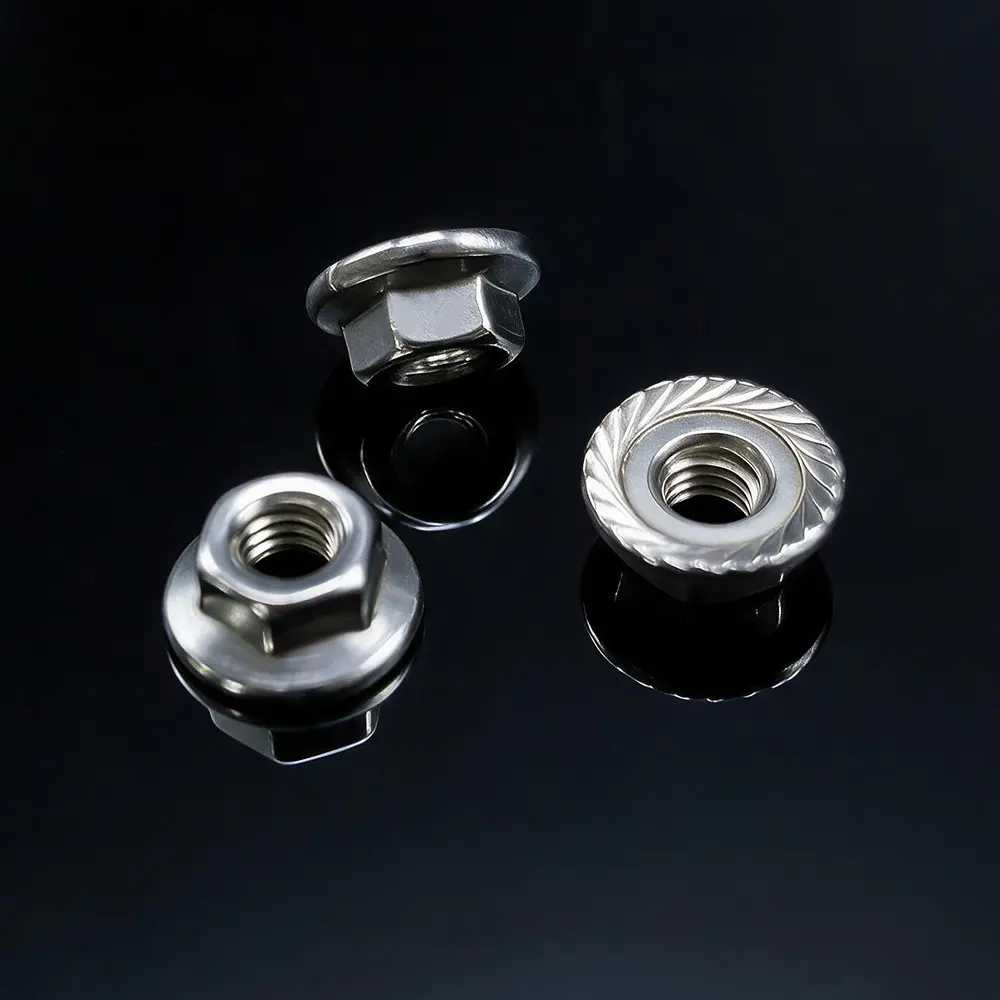

• Antivibrationsleistung: Gezahnte Flanschmuttern (oft Whiz-Muttern genannt) verfügen über Zähne auf der Lagerfläche, die in die Passfläche eingreifen und so für eine mechanische Verriegelung sorgen, die ein Lösen bei Vibration verhindert. Glatte Flanschmuttern bieten diese Sicherungswirkung nicht.
• Oberflächenschäden: Gezahnte Flanschmuttern können lackierte, eloxierte oder weiche Oberflächen beschädigen. Für fertige oder kosmetische Anwendungen werden glatte Flanschmuttern oder Standard-Sechskantmuttern mit Unterlegscheiben bevorzugt.

5. Fertigungs- und Qualitätsperspektive

Eine konsistente Flanschgeometrie und kontrollierte Fertigungstoleranzen sind für die Erzielung der Lastverteilungsvorteile von Flanschkopfmuttern unerlässlich. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.

Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Nieten, Bolzen, Muttern, Unterlegscheiben, Stifte, Schrauben und verschiedene nicht standardmäßige kundenspezifische Teile spezialisiert. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.

Chance & Union ist bestrebt, „Manufactured in China“ nahtlos mit dem internationalen Markt zu verbinden und globalen Kunden durch professionelle Technologie und außergewöhnliche Qualität Befestigungslösungen aus einer Hand von der Forschung und Entwicklung bis zur Massenproduktion zu bieten.

6. Häufig gestellte Fragen (FAQ)

• F1: Ersetzt eine Bundkopfmutter vollständig die Notwendigkeit einer gehärteten Unterlegscheibe?
  A: In den meisten Anwendungen ja, weil der Flansch eine größere Auflagefläche bietet und die Last effektiv verteilt. Bei sehr weichen Materialien, Langlöchern oder unregelmäßigen Fugenoberflächen kann jedoch dennoch eine gehärtete Unterlegscheibe erforderlich sein, um ein Einbetten zu verhindern und eine gleichmäßige Lastverteilung zu gewährleisten. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) kann die passende Konfiguration basierend auf Ihrem spezifischen Gelenkdesign und Material empfehlen.
• F2: Warum zeigen die Kontaktspannungsdaten, dass eine Sechskantmutter mit Unterlegscheibe bei einigen Größen eine bessere Leistung erbringt als eine Bundkopfmutter?
  A: Die Daten spiegeln die Kontaktspannung an der Lageroberfläche wider. Eine richtig dimensionierte gehärtete Unterlegscheibe kann die Last manchmal effektiver verteilen als der Flansch einer Mutter, insbesondere wenn die Flanschgeometrie keinen vollflächigen Kontakt erzeugt. In bestimmten Tests wurde beobachtet, dass die Standard-Unterlegscheibe bei Verwendung mit einer Schraube die Spannung gleichmäßiger verteilt als der Flansch. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) kann spezifische Empfehlungen und Produktdaten für Ihre Anwendung bereitstellen.
• F3: Was ist der Hauptleistungsunterschied zwischen einer gezahnten Flanschmutter und einer glatten Flanschmutter?
  A: Gezahnte Flanschmuttern sorgen für eine mechanische Verriegelung, indem sie in die Passfläche eingreifen, wodurch ein Lösen bei Vibration verhindert wird. Glatte Flanschmuttern verteilen die Last, ohne die Oberfläche zu markieren, und werden dort eingesetzt, wo die Oberflächenbeschaffenheit erhalten bleiben muss. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) bietet beide Typen an und kann Sie bei der besten Wahl für Ihre Montagebedingungen beraten.

DIN 6923-Flanschmutter vs. DIN 934-Sechskantmutter mit Unterlegscheibe: Wie wirken sich Flanschdurchmesser und Rundlauftoleranz auf die Beibehaltung der Vorspannung über Kontaktspannung und Einbettungswiderstand aus?

Die Auswahl zwischen a Flanschmutter DIN 6923 und eine Sechskantmutter DIN 934 mit separater Unterlegscheibe ist eine entscheidende Entscheidung bei der Konstruktion von Schraubverbindungen. Während beide Konfigurationen darauf abzielen, die Lagerspannung zu verteilen und dem Einbetten zu widerstehen, führen ihre Geometrie- und Toleranzunterschiede zu quantifizierbaren Unterschieden in der Kontaktspannungsverteilung und folglich in der Beibehaltung der Vorspannung. In diesem Artikel wird untersucht, wie sich der Flanschaußendurchmesser (dw) und die Rundlauftoleranz der Mutter nach DIN 6923 auf unterschiedliche mechanische Verhaltensweisen auswirken.

1. Maßvergleich: Flanschmutter DIN 6923 vs. Sechskantmutter DIN 934 mit Unterlegscheibe

Der integrierte Flansch der DIN 6923-Mutter sorgt für eine definierte, gleichmäßige Auflageflächengeometrie. Im Gegensatz dazu ist die Mutter nach DIN 934 auf eine separate Unterlegscheibe angewiesen, was zu zusätzlichen Toleranzen und Montagevariabilität führt. Die folgende Tabelle vergleicht die wichtigsten Lagerflächenabmessungen für die Größen M10 und M16.

Datenquelle: DIN 6923-Maße von Westfield Fasteners.

2. Kontaktstressverteilung: Was die Forschung zeigt

Experimentelle und FEM-Untersuchungen haben wichtige Merkmale der Lagerdruckverteilung unter Flanschmuttern offenbart.

• Ungleichmäßige radiale Verteilung: Dreidimensionale photoelastische Experimente haben gezeigt, dass die Druckverteilung auf der Auflagefläche von Sechskantflanschmuttern nicht gleichmäßig ist. Der Druck konzentriert sich im inneren Teil des Flansches, während der Druck im äußeren Teil auf nahezu Null absinkt. Dies bedeutet, dass die wirksame tragende Fläche kleiner ist, als die volle Flanschfläche vermuten lässt.
• Asymmetrische Verteilung: Dieselbe Untersuchung zeigt, dass die Spannungsverteilung in der Schraubverbindung und die Druckverteilung auf der Auflagefläche der Flanschmutter axial asymmetrisch sind, entsprechend der asymmetrischen Form des Gewindeteils. Diese Asymmetrie trägt zum Lockerungsmechanismus bei.
• Auswirkungen der Flanschgeometrie: Die elastoplastische FEM-Analyse hat bestätigt, dass die Flanschdicke und der Flanschneigungswinkel sowohl die Kontaktspannungsverteilung als auch die bleibende Verformung (Einbettung) an der Lageroberfläche wesentlich beeinflussen. Eine gut gestaltete Flanschgeometrie kann die Spannungskonzentration an der Innenkante abmildern.

Bei einer Standard-Sechskantmutter mit Unterlegscheibe ist der Kontaktdruck ebenfalls ungleichmäßig, aber das Vorhandensein einer separaten Unterlegscheibe bringt zusätzliche Variablen mit sich: Die Unterlegscheibe ist möglicherweise nicht perfekt zentriert und ihre Verformung unter Last kann das Druckprofil beeinflussen.

3. Einbettung und Beibehaltung der Vorspannung

Einbettung – die lokale plastische Verformung der Lagerfläche unter der Mutter oder Unterlegscheibe – ist eine Hauptursache für den Verlust der Vorspannung nach dem Anziehen.

• DIN 6923 Flanschmutter: Die größere Auflagefläche der Flanschmutter verringert bei gegebener Vorspannung die Kontaktspannung und verringert dadurch die Einbettungstiefe. Da sich der Druck jedoch nahe der Innenkante des Flansches konzentriert, ist die Spannungsreduzierung geringer, als eine einfache Berechnung des Flächenverhältnisses vermuten lässt. Die Verwendung eines gezahnten Flansches (mit Zähnen) kann die Verriegelung durch Einklemmen in die Gegenfläche verbessern, führt jedoch auch zu einer erhöhten Oberflächenbeschädigung und kann die Wiederverwendbarkeit der Verbindung verringern.
• DIN 934 Sechskantmutter mit Unterlegscheibe: Eine ordnungsgemäß spezifizierte gehärtete Unterlegscheibe kann die Verbindungslast im Vergleich zu keiner Unterlegscheibe um 30–50 % erhöhen, indem sie ein Einbetten verhindert und die Last gleichmäßiger verteilt. Die Wirksamkeit hängt jedoch von der Härte, Dicke und Ausrichtung der Unterlegscheibe ab. Eine zu dünne Unterlegscheibe verteilt die Last nicht auf den Außendurchmesser, was einen Teil des Vorteils zunichte macht.

4. Fertigungs- und Qualitätsperspektive

Eine konsistente Flanschgeometrie und kontrollierte Fertigungstoleranzen sind für die Erzielung der Lastverteilungsvorteile von Flanschkopfmuttern unerlässlich. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.

Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Nieten, Bolzen, Muttern, Unterlegscheiben, Stifte, Schrauben und verschiedene nicht standardmäßige kundenspezifische Teile spezialisiert. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.

Chance & Union ist bestrebt, „Manufactured in China“ nahtlos mit dem internationalen Markt zu verbinden und globalen Kunden durch professionelle Technologie und außergewöhnliche Qualität Befestigungslösungen aus einer Hand von der Forschung und Entwicklung bis zur Massenproduktion zu bieten.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) kann die passende Konfiguration basierend auf Ihrem spezifischen Gelenkdesign und Material empfehlen.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
