A325 vs. A490 schwere Sechskant-Strukturschrauben: Zugfestigkeit vs. Kerbempfindlichkeit – Wie wirkt sich dieser Kompromiss auf Lagertyp vs. schlupfkritische Verbindungen aus?
Die Auswahl zwischen ASTM A325 (jetzt Klasse A325 unter F3125) und ASTM A490 (Klasse A490 unter F3125) schwere Sechskant-Strukturschrauben ist eine der wichtigsten Entscheidungen bei der Konstruktion von Stahlkonstruktionen. Während A490 eine deutlich höhere Zugfestigkeit bietet, geht diese Festigkeit mit einer erhöhten Kerbempfindlichkeit und einem höheren Risiko eines Sprödbruchs einher. Dieser grundlegende Kompromiss bestimmt direkt die Eignung jeder Schraubensorte für lagerartige und schlupfkritische Verbindungen. Dieser Artikel bietet einen umfassenden Vergleich und einen praktischen Entscheidungsrahmen.
1. Vergleich der Kerneigenschaften: A325 vs. A490
In der folgenden Tabelle sind die wichtigsten mechanischen und anwendungstechnischen Unterschiede zwischen den beiden Konstruktionsschraubentypen aufgeführt, abgeleitet aus den ASTM F3125-Spezifikationen.
| Eigenschaftsparameter | ASTM A325 (F3125 Klasse A325) | ASTM A490 (F3125 Klasse A490) |
|---|---|---|
| Mindestzugfestigkeit | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1.034 MPa) |
| Maximale Zugfestigkeit | Nicht angegeben (mindestens 120 ksi) | 173 ksi (zur Begrenzung der Sprödigkeit) |
| Kernhärte (HRC) | Keine besondere Einschränkung (typischerweise C24–C35) | C33–C38 (strengere Kontrolle) |
| Kerbempfindlichkeit | Mäßig – weniger anfällig für Sprödbrüche | Hoch – empfindlicher gegenüber Spannungskorrosion und Wasserstoffrissbildung |
| Feuerverzinkung | Zulässig (häufig verwendet) | Verboten (Gefahr der Wasserstoffversprödung und Ausglühen) |
| Rotationskapazitätstest | Erforderlich für verzinkte Baugruppen | Erforderlich für alle Baugruppen (mit oberen Spannungsgrenzen) |
| Zerstörungsfreie Prüfung | Normalerweise nicht erforderlich | Magnetpulverprüfung erforderlich |
2. Verbindungstypen und Anwendbarkeit der Schrauben
Die Wahl zwischen lagerartigen und schlupfkritischen Verbindungen hängt von den strukturellen Anforderungen an Schlupftoleranz, Ermüdungsfestigkeit und Verformungskontrolle ab.
- Lagerartige Verbindung: Bei dieser Konstruktion wird der Bolzen fest angezogen (oder vollständig vorgespannt), und die Scherkraft wird hauptsächlich durch die Scherfestigkeit des Bolzenschafts und die Tragfähigkeit der verbundenen Platten gegen die Lochwände übertragen. Bevor der Bolzenschaft die Lochwand berührt, ist mit etwas Schlupf zu rechnen. Diese Konstruktion ermöglicht geringere Installationskosten, führt jedoch zu einer größeren Verformung und wird nicht für Verbindungen empfohlen, die einer Lastumkehr oder Ermüdung ausgesetzt sind.
- Schlupfkritische Verbindung: Bei dieser Konstruktion ist der Bolzen vollständig auf ein hohes Maß (70 % der Mindestzugfestigkeit) vorgespannt, wodurch eine hohe Klemmkraft entsteht, die Reibung zwischen den Passflächen erzeugt. Durch diese Reibung wird die Scherkraft übertragen, ein Schlupf ist unter Betriebslasten nicht zulässig. Diese Konstruktion bietet eine höhere Steifigkeit und eine bessere Ermüdungsbeständigkeit und ist für Verbindungen mit übergroßen Löchern oder Langlöchern oder bei Verbindungen erforderlich, bei denen ein Schlupf die strukturelle Leistung beeinträchtigen würde.
Die folgende Tabelle fasst die Anwendbarkeit jeder Schraubenklasse für diese Verbindungstypen zusammen.
| Verbindungstyp | ASTM A325-Eignung | ASTM A490-Eignung | Wichtige Überlegung |
|---|---|---|---|
| Lagertyp (eng anliegend) | Ja – weit verbreitet | Ja – aber aufgrund der Kosten und des Risikos der Sprödigkeit selten verwendet | Für kostengünstige Lagerverbindungen wird A325 bevorzugt |
| Lagertyp (vorgespannt) | Ja – häufig | Ja – mit sorgfältiger Qualitätskontrolle | A490 erfordert Rotationskapazitäts- und MPI-Tests |
| Schlupfkritisch (Reibungstyp) | Ja – Standard für die meisten Anwendungen | Ja – für extrem hohe Belastungsanforderungen | Die höhere Vorspannung des A490 sorgt für eine höhere Rutschfestigkeit |
3. Der Kompromiss zwischen Stärke und Notch-Empfindlichkeit: Auswirkungen auf die Verbindungseignung
Der zentrale Kompromiss zwischen Zugfestigkeit und Kerbempfindlichkeit hat direkte Auswirkungen auf das Verbindungsdesign.
- Für Lagerverbindungen: Diese Verbindungen sind gleitfähig und hängen von der Scherfähigkeit und Lagerfestigkeit der Schraube ab. Da die Schraube nicht der gleichen zyklischen Spannungskonzentration ausgesetzt ist wie bei schlupfkritischen Verbindungen, kann die höhere Zugfestigkeit von A490 bei der Widerstandsfähigkeit gegen Scher- und Lagerbelastungen von Vorteil sein. Die höhere Kerbempfindlichkeit des A490 bedeutet jedoch, dass Gewindeschäden, Oberflächendefekte oder Fehlausrichtungen leichter zu Sprödbrüchen führen können. Obwohl A490 in Lagerverbindungen verwendet werden kann, empfehlen viele Spezifikationen daher, wo immer möglich, A325 zu verwenden, da bei A490 ein höheres Risiko für Sprödbrüche besteht.
- Für schlupfkritische Verbindungen: Diese Verbindungen erfordern eine hohe Klemmkraft, um Reibung zu erzeugen, die direkt proportional zur Schraubenvorspannung ist. A490-Schrauben können aufgrund ihrer höheren Zugfestigkeit auf eine höhere Vorspannung gespannt werden und bieten so eine höhere Rutschfestigkeit bei gleichem Schraubendurchmesser. Die hohe Vorspannung in Kombination mit der hohen Härte des A490 macht die Schraube jedoch anfälliger für Spannungsrisskorrosion und Wasserstoffversprödung. Aus diesem Grund erfordert der Einsatz von A490 in schlupfkritischen Verbindungen eine strenge Qualitätskontrolle, einschließlich Rotationskapazitätstests und Magnetpulverprüfung (MPI), um Oberflächenfehler zu erkennen. Darüber hinaus können A490-Schrauben nicht feuerverzinkt werden, was ihre Verwendung in korrosiven Umgebungen einschränkt, in denen verzinkte A325-Schrauben bevorzugt werden.
4. Praktischer Entscheidungsrahmen
Basierend auf der Kompromissanalyse werden die folgenden Auswahlrichtlinien empfohlen:
- Bevorzugen Sie A325, wenn: (1) Bei der Verbindung handelt es sich um eine Standard-Lagerverbindung oder eine schlupfkritische Verbindung mit mäßigen Belastungsanforderungen. (2) Zum Korrosionsschutz ist eine Feuerverzinkung erforderlich; (3) Die Verbindung ist einer dynamischen oder Ermüdungsbelastung ausgesetzt, bei der die Kerbempfindlichkeit im Vordergrund steht. (4) Kosten und Verfügbarkeit sind Schlüsselfaktoren.
- Erwägen Sie A490, wenn: (1) Die Verbindung erfordert eine deutlich höhere Scher- oder Rutschfestigkeit, als A325 bieten kann; (2) Die Verbindung unterliegt extrem hohen statischen Belastungen und befindet sich nicht in einer korrosiven Umgebung; (3) Der Auftragnehmer kann die erforderliche Qualitätskontrolle (MPI, Rotationskapazitätsprüfung) durchführen; (4) Das Design wurde gründlich auf das Risiko eines Sprödbruchs untersucht.
5. Fertigungs- und Qualitätsperspektive
Um konsistente mechanische Eigenschaften für Strukturschrauben zu erreichen, ist eine präzise Kontrolle der Materialchemie, Wärmebehandlung und Prüfung erforderlich. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.
Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Nieten, Bolzen, Muttern, Unterlegscheiben, Stifte, Schrauben und verschiedene nicht standardmäßige kundenspezifische Teile spezialisiert. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.
Chance & Union ist bestrebt, „Manufactured in China“ nahtlos mit dem internationalen Markt zu verbinden und globalen Kunden durch professionelle Technologie und außergewöhnliche Qualität Befestigungslösungen aus einer Hand von der Forschung und Entwicklung bis zur Massenproduktion zu bieten. Für strukturelle Verschraubungsanwendungen liefern wir Verbindungselemente der Güteklasse A325 und A490 mit vollständigen Materialprüfzertifikaten und für A490 mit den erforderlichen Berichten zur Magnetpulverprüfung.
6. Häufig gestellte Fragen (FAQ)
- F1: Können A325- und A490-Schrauben in einer strukturellen Verbindung austauschbar verwendet werden?
A: Nein. Sie haben unterschiedliche Zugfestigkeiten, Härten und Sprödbruchempfindlichkeiten. Ein Austausch ohne Neukonstruktion der Verbindung kann zu unzureichender Festigkeit oder unerwartetem Ausfall führen. Für A490-Schrauben gelten höhere Anforderungen an die Vorspannung und strengere Qualitätskontrollverfahren. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) empfiehlt, den Statiker des Projekts zu konsultieren, bevor die Schraubenqualitäten ersetzt werden. - F2: Warum sind A490-Schrauben nicht feuerverzinkt?
A: A490-Schrauben können aus zwei Gründen nicht feuerverzinkt werden: (1) Die Temperatur des geschmolzenen Zinkbades übersteigt die Anlasstemperatur der Schraube, wodurch die Schraube möglicherweise ausgeglüht wird und ihre Festigkeit verringert wird. (2) Der Beizprozess vor dem Verzinken führt atomaren Wasserstoff in den Stahl ein, was zu Wasserstoffversprödung führen kann – einem verzögerten Ausfallmechanismus, der bei hochfesten Schrauben besonders gefährlich ist. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) bietet verzinkte A325-Strukturbolzen als korrosionsbeständige Alternative an. - F3: Was ist die X- und N-Bezeichnung für Strukturschrauben und in welcher Beziehung steht sie zum Verbindungstyp?
A: Die X-Bezeichnung weist darauf hin, dass die Gewinde von der Scherebene ausgeschlossen sind (der Schraubenschaft befindet sich in der Scherebene), was eine höhere Scherkapazität bietet. Die N-Bezeichnung weist darauf hin, dass die Gewinde möglicherweise in der Scherebene enthalten sind. Diese Unterscheidung ist für Lagerverbindungen von entscheidender Bedeutung, bei denen die Scherfestigkeit davon abhängt, ob die Last durch den vollen Schaftdurchmesser oder den reduzierten Kerndurchmesser des Gewindes verläuft. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) kann Strukturschrauben mit bestimmten Gewindelängen liefern, um die X- oder N-Anforderungen zu erfüllen.

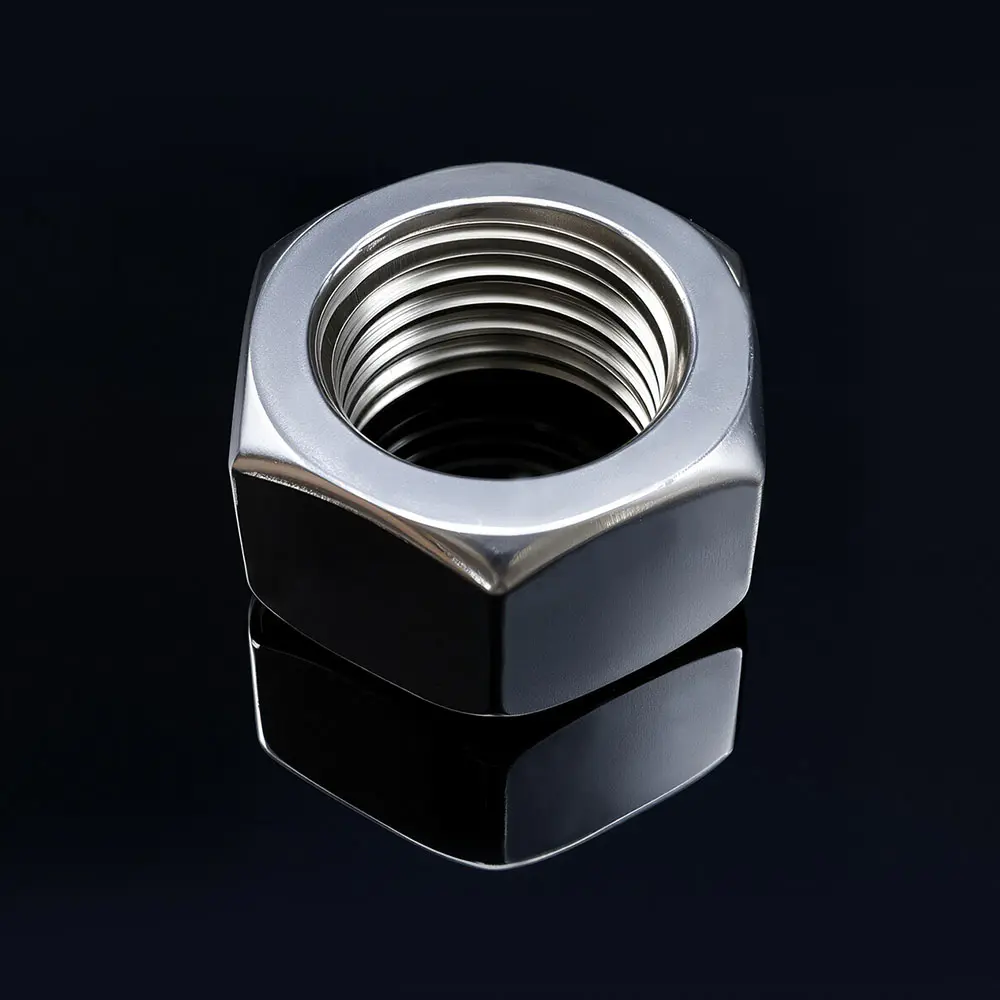

Festfressen von Sechskantmuttern aus Edelstahl A2-70 und A4-80: Hohe Duktilität oder Überhitzung bei der Installation bei hoher Geschwindigkeit?
Das Phänomen des Gewindefressens (auch Kaltschweißen genannt) ist ein anhaltendes und kostspieliges Problem bei der Installation von Verbindungselementen aus austenitischem Edelstahl, insbesondere von Sechskantmuttern A2-70 (304) und A4-80 (316). Beim Gewindefressen kommt es zu einem Festfressen des Gewindes – Material wird zerrissen und zusammengeschweißt, wodurch die Mutter oder Schraube oft unbrauchbar wird. Die beiden am häufigsten genannten ursächlichen Mechanismen sind die inhärente hohe Duktilität austenitischer Edelstähle und die lokale Überhitzung, die durch Hochgeschwindigkeits-Montagewerkzeuge (z. B. Schlagschrauber) verursacht wird. Dieser Artikel analysiert die Physik jedes Mechanismus, liefert Vergleichsdaten und bietet praktische Abhilfestrategien.
1. Mechanismusvergleich: Hohe Duktilität vs. lokale Überhitzung
In der folgenden Tabelle werden die beiden Hauptmechanismen verglichen, die zum Einklemmen von Threads beitragen Sechskantmuttern aus Edelstahl .
| Parameter | Hohe Duktilität (austenitische Struktur) | Örtliche Überhitzung (Hochgeschwindigkeitsinstallation) |
|---|---|---|
| Physikalischer Mechanismus | Austenitische Edelstähle weisen eine hohe Kaltverfestigungsrate auf und verfügen nicht über die schützende Oxidschicht, die sich auf Kohlenstoffstählen bildet. Beim Gleitkontakt wird der schützende Oxidfilm abgerissen, so dass blanke Metalloberflächen in Kontakt kommen und unter Druck miteinander verschweißen. | Hochgeschwindigkeits-Elektrowerkzeuge (Schlagschrauber oder Hochgeschwindigkeitsschrauber) erzeugen Reibungswärme an der Gewindeschnittstelle. Die Hitze erweicht die Oberflächenschicht, erhöht den Reibungskoeffizienten und fördert den adhäsiven Verschleiß – was den Abriebprozess beschleunigt. |
| Primärer Beweis | Festfressen tritt sowohl bei handbetriebenen als auch bei kraftbetriebenen Installationen auf, bei der Verwendung von Elektrowerkzeugen sind die Häufigkeit und der Schweregrad jedoch deutlich höher. Die kaltverfestigte Oberflächenschicht aus austenitischem Edelstahl ist aufgrund ihrer hohen Scherfestigkeit und des Fehlens eines schützenden Schmierfilms besonders anfällig für Abrieb. | Studien zeigen, dass mit zunehmender Installationsgeschwindigkeit auch die Oberflächentemperatur steigt. Beim Einsatz eines Schlagschraubers können Temperaturen entstehen, die über die Rekristallisationstemperatur des Materials hinausgehen und die Wahrscheinlichkeit von Abrieb drastisch erhöhen. Durch den Einsatz langsam laufender Werkzeuge oder Handwerkzeuge wird das Auftreten von Abrieb deutlich reduziert. |
| Einflussfaktoren | Gewindeoberflächenbeschaffenheit, Gewindewinkel, Muttermaterial und Vorhandensein von Schmiermitteln. Glattere Oberflächen und der Einsatz von Schmiermitteln verringern die Neigung zur Kaltverschweißung. | Installation speed, torque input, and the use of impact tools. Higher preloads also increase frictional forces, elevating the risk of overheating. |
| Mitigation Strategy | Select nuts with a different material or finish (e.g., nitronic or coated stainless steels), or ensure clean and lubricated threads. Use of anti-seize compounds is highly effective. | Use low-speed installation tools (hand tools or variable-speed drills at low RPM). Avoid impact wrenches for critical assemblies. Allow the joint to cool between tightening passes. |
2. Mechanism Analysis: Which Mechanism Dominates?
A detailed analysis of the available evidence reveals that both mechanisms are contributing factors, but their relative importance is not equal.
- High Ductility is the Primary Root Cause: Austenitic stainless steels (A2 and A4 grades) are inherently prone to galling because they lack the protective surface oxide layer that carbon steels rely on for lubrication. When the thread surfaces are pressed together under load, the oxide film breaks down, and the high shear strength of the austenitic structure causes microscopic welding of asperities. This is a fundamental material property—it explains why galling occurs even in hand-tightened assemblies.
- High-Speed Overheating is a Major Accelerator: While the material's ductility is the root cause, the use of high-speed power tools dramatically increases the frequency and severity of galling. The frictional heat generated by an impact wrench can exceed the recrystallization temperature of austenitic stainless steel (approximately 450–600°C), softening the surface layers and promoting adhesive wear. Studies show that installations using impact wrenches can have a galling incidence rate 10–15 times higher than hand-tightened assemblies.
- Synergistic Effect: The two mechanisms are not independent. The high ductility of the material makes it susceptible to the frictional heat generated by high-speed tools. The heat, in turn, reduces the material's strength and increases the coefficient of friction, creating a positive feedback loop that accelerates galling. This combined effect is why galling is often more severe in high-speed installations than in slow ones.
3. Quantitative Impact of Installation Speed
The following table provides a comparative analysis of galling incidence based on installation speed and tool type.
| Installation Method | Typical RPM | Galling Incidence (Relative) | Recommended |
|---|---|---|---|
| Hand Tool (Torque Wrench) | ~5–10 RPM | 1x (Baseline) | Yes – Preferred for critical assemblies |
| Variable-Speed Drill (Low Speed) | ~200–400 RPM | 3–5x | Yes – if lubricated and controlled |
| Variable-Speed Drill (High Speed) | ~800–1500 RPM | 8–12x | Not recommended for stainless fasteners |
| Impact Wrench | Variable (high peak torque) | 15–20x | Strongly discouraged for A2/A4 nuts |
4. Practical Guidance for Mitigating Galling
Given the combined effect of material ductility and installation speed, the following guidelines are recommended for field installation:
- Always Use a Lubricant: Apply a high-quality anti-seize compound or lubricant (e.g., copper-based or nickel-based grease) to the bolt threads before installing the nut. Lubrication reduces friction, lowers heat generation, and acts as a physical barrier between the thread surfaces.
- Use Slow Installation Speeds: Avoid impact wrenches for critical stainless steel assemblies. Use hand tools or variable-speed drills set to the lowest effective RPM. The lower the speed, the less heat is generated at the thread interface.
- Keep Threads Clean: Contaminants such as dirt, debris, or old thread locker can act as abrasives, breaking through the oxide layer and initiating galling. Clean the bolt and nut threads thoroughly before assembly.
- Allow Cooling Time: For large-diameter or high-preload assemblies, allow the joint to cool between tightening passes to prevent heat buildup.
- Consider Alternative Materials: For applications where galling is a persistent problem, consider using stainless steel grades with reduced galling tendency (e.g., Nitronic 60 or 316 with a special coating).
5. Fertigungs- und Qualitätsperspektive
The consistency of the thread form and the surface finish of stainless steel hex nuts are critical factors in preventing galling. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.
Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Nieten, Bolzen, Muttern, Unterlegscheiben, Stifte, Schrauben und verschiedene nicht standardmäßige kundenspezifische Teile spezialisiert. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.
Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For stainless steel hex nuts, we provide a smooth thread finish and can offer supplementary surface treatments (such as passivation or coating) to reduce galling tendency. We also include installation guidance with every shipment to help prevent field galling.
6. Häufig gestellte Fragen (FAQ)
- Q1: Can I use impact wrenches on A2-70 or A4-80 stainless steel nuts?
A: It is strongly discouraged. The high-speed and high-torque impacts of an impact wrench generate significant frictional heat, dramatically increasing the risk of galling. For critical assemblies, only hand tools or low-speed variable-speed drills should be used. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) recommends using a torque wrench with controlled speed for all stainless steel installations. - Q2: Does the thread surface finish affect galling tendency?
A: Yes. A smoother thread surface (e.g., rolled threads rather than cut threads) has a lower coefficient of friction and a reduced tendency to initiate galling. Rolled threads also have a more consistent surface profile. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) uses cold heading and thread rolling processes to produce stainless steel nuts with a superior surface finish, reducing galling risk. - Q3: What is the best lubricant for preventing galling in stainless steel nuts?
A: A copper-based or nickel-based anti-seize compound is highly effective. These lubricants contain fine metal particles that act as a solid lubricant barrier, preventing metal-to-metal contact. They are also effective at high temperatures. Zhejiang Chance & Union Import und Export Co., Ltd. (Chance & Union) can provide assembly guidance and, in some cases, supply nuts with a pre-applied lubricant coating.
