Federscheibe vs. Sicherungsscheibe: Was ist besser gegen Vibrationen?
Bei mechanischen Befestigungssystemen ist die Vibrationsfestigkeit einer der Schlüsselfaktoren für die Verbindungszuverlässigkeit. Gewindebefestigungen, die in Maschinen, Fahrzeugen, Luft- und Raumfahrtstrukturen und Industrieanlagen verwendet werden, können sich allmählich lösen, wenn sie wiederholten Vibrationen, Stößen oder dynamischen Belastungen ausgesetzt werden. Federscheiben sind darauf ausgelegt, dieser Herausforderung zu begegnen, indem sie durch elastische Verformung eine kontinuierliche Vorspannung erzeugen und dabei helfen, den Kontaktdruck zwischen befestigten Komponenten aufrechtzuerhalten. In diesem Artikel werden verschiedene Arten von Federscheiben verglichen und erläutert, wie sie sich in Vibrationsumgebungen verhalten, wobei der Schwerpunkt auf Struktur, Anwendungsbedingungen und Fertigungsmöglichkeiten liegt.
Federscheiben aus Metall werden vielfach als elastische Befestigungselemente eingesetzt, die stabile Schraubverbindungen unterstützen. Im Gegensatz zu Standard-Unterlegscheiben bieten sie zusätzliche Federkraft, die dabei hilft, geringfügige Verformungen, Wärmeausdehnungen und Betriebsbewegungen auszugleichen. Unter verschiedenen Designs, Schraubenfederscheiben schraubenförmige Federkomponenten und Sicherungsscheibenstrukturen werden üblicherweise entsprechend den Lastanforderungen und Installationsbedingungen ausgewählt. Weitere Produktdetails finden Sie hier Produktkategorie Federscheiben , das verschiedene Konfigurationen für industrielle Befestigungsanwendungen abdeckt.
Federscheiben und ihre Rolle bei der Vibrationskontrolle verstehen
Eine Federscheibe ist ein gebogenes oder gewundenes Metallbauteil, das unter einer Mutter, einem Schraubenkopf oder einer Gewindeverbindung installiert wird. Bei der Montage wird die Unterlegscheibe komprimiert und erzeugt eine elastische Rückstellkraft. Diese Kraft erhöht die Reibung zwischen verbundenen Teilen und trägt dazu bei, die Möglichkeit einer Lockerung durch äußere Vibrationen zu verringern. Aufgrund des Funktionsprinzips eignen sich Federscheiben für Anwendungen, bei denen Verbindungselemente ständigen Bewegungen oder wechselnden Belastungen ausgesetzt sind.
Der Hauptunterschied zwischen Federscheiben und herkömmlichen Sicherungsscheiben liegt in ihrer Methode zur Aufrechterhaltung der Befestigungsstabilität. Federscheiben basieren auf elastischer Verformung und Beibehaltung der Vorspannung, während einige Konstruktionen von Sicherungsscheiben den Widerstand durch mechanischen Eingriff mit den Passflächen verbessern. Die Auswahl des richtigen Typs hängt von der Vibrationsintensität, den Montageanforderungen, der Materialverträglichkeit und den Umgebungsbedingungen ab.
- Kontinuierliche Aufrechterhaltung der Vorspannung: Die elastische Struktur hilft dabei, kleine Lücken, die durch Betriebsbeanspruchung entstehen, auszugleichen.
- Erhöhte Befestigungssicherheit: Federkraft unterstützt stabile Verbindungen in dynamischen mechanischen Systemen.
- Flexible Installation: Verschiedene Größen und Materialien ermöglichen die Anpassung an unterschiedliche technische Anforderungen.

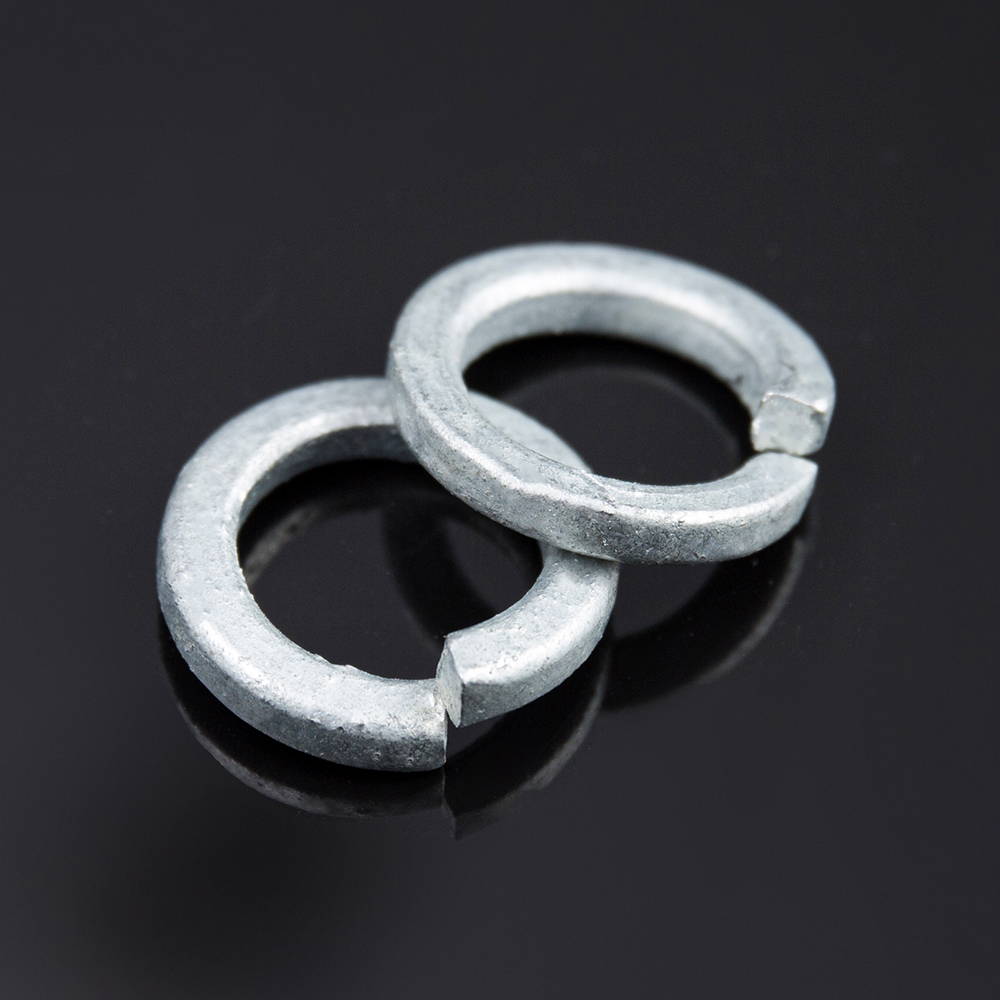

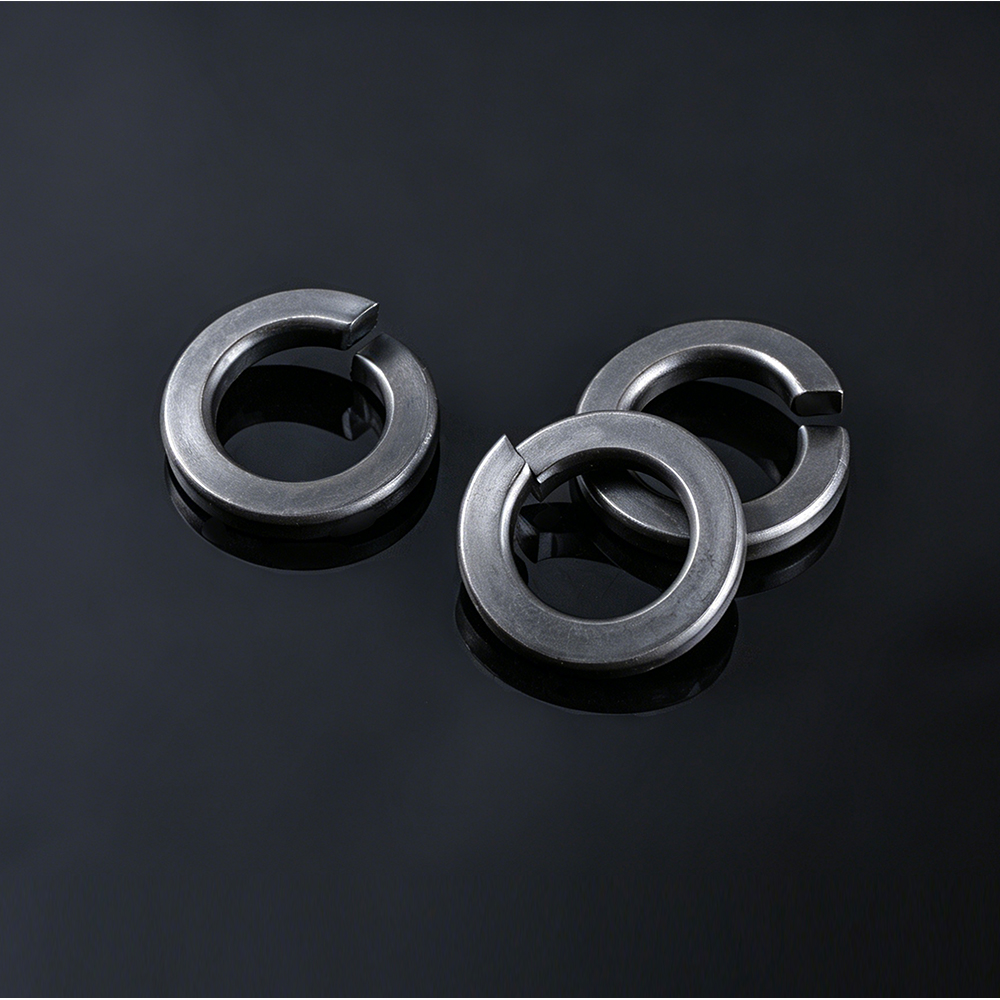

Schraubenfederscheiben für allgemeine industrielle Befestigungen
Schraubenfederscheiben gehören zu den gebräuchlichsten Federscheibenausführungen für industrielle Befestigungen. Sie zeichnen sich durch eine spiralförmige Struktur aus, die nach dem Zusammendrücken eine axiale Federkraft erzeugt. Dieses Design bietet ein Gleichgewicht zwischen Flexibilität und Lastunterstützung und eignet sich daher für Geräte, bei denen eine mäßige Vibrationsfestigkeit erforderlich ist. Die offene Spulenstruktur ermöglicht eine kontrollierte Verformung bei gleichzeitiger Aufrechterhaltung des Drucks auf die Gewindeverbindung.
Im Vergleich zu einfachen Unterlegscheiben Schraubenfederscheiben sorgen für zusätzlichen mechanischen Halt, indem sie kontinuierlich gegen die befestigten Bauteile drücken. Sie werden häufig in Motoren, Pumpen, Maschinenbaugruppen, elektrischen Geräten und allgemeinen Industriestrukturen eingesetzt. Durch ihr kompaktes Design eignen sie sich für Anwendungen mit begrenztem Einbauraum.
Die Fertigungsqualität von Federscheiben wirkt sich direkt auf deren Leistung aus. Materialauswahl, Umformgenauigkeit und Wärmebehandlungsverfahren bestimmen die Ermüdungsbeständigkeit und Langzeitstabilität. Zhejiang Chance & Union Import and Export Co., Ltd. (abgekürzt als Chance & Union) bietet Präzisionsbefestigungskomponenten aus Metall, die durch fortschrittliche Fertigungskapazitäten unterstützt werden. Das Unternehmen nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung, um zuverlässige Verbindungselemente und kundenspezifische Metallteile gemäß den Kundenanforderungen herzustellen.
Typische Anwendungen und Vorteile
Spiralförmige Konstruktionen werden üblicherweise für Geräte gewählt, die wiederholten Vibrationen ausgesetzt sind, aber keine extrem hohe Verriegelungskraft erfordern. Sie bieten praktische Leistung in vielen Industrieumgebungen und können aus Edelstahl, legiertem Stahl, Aluminiumlegierung, Kupfer und anderen Materialien hergestellt werden.
- Identifizieren Sie die Vibrationsbedingungen und Belastungsanforderungen, bevor Sie die Scheibenspezifikationen auswählen.
- Wählen Sie je nach Korrosionsbeständigkeit und Betriebsumgebung geeignete Materialien aus.
- Bestätigen Sie die Maßhaltigkeit und Kompatibilität mit dem Gewindebefestigungssystem.
Einzelschrauben-Federscheiben für kompakte Verbindungssysteme
Einzelschrauben-Federscheiben stellen eine vereinfachte Federscheibenstruktur mit einer einzelnen Spiralspulenkonstruktion dar. Sie werden häufig dort eingesetzt, wo mäßige elastische Kraft und eine kompakte Installation erforderlich sind. Durch die Einzelspulenkonfiguration kann die Unterlegscheibe kleine Bewegungen absorbieren und gleichzeitig den Druck zwischen der Schraube und den verbundenen Komponenten aufrechterhalten.
Diese Unterlegscheiben eignen sich für elektronische Geräte, leichte Maschinen, Automobilkomponenten und Baugruppen, bei denen Platzeffizienz wichtig ist. Im Vergleich zu größeren oder komplexeren Verriegelungskomponenten ermöglichen Einzelspulenkonstruktionen eine einfachere Installation und eine gleichbleibende Leistung bei Standardbefestigungsanwendungen. Ihre leichte Bauweise reduziert zudem den zusätzlichen Montageaufwand.
Für Hersteller, die maßgeschneiderte Befestigungsteile benötigen, unterstützt Chance & Union nicht standardmäßige Spezifikationen, einschließlich Sonderabmessungen, kundenspezifischer Formen und anwendungsspezifischer Anforderungen. Durch strenge Qualitätskontrollverfahren und Produktionsrückverfolgbarkeitssysteme stellt das Unternehmen stabile Chargen für Kunden aus verschiedenen Branchen bereit.
| Produktkategorie | Strukturelles Merkmal | Hauptfunktion | Typische Anwendungen |
| Schraubenfederscheiben | Spiralförmige Spulenstruktur mit elastischer Verformung | Hält die Vorspannung aufrecht und reduziert Lockerungen | Industriemaschinen, Motoren, Gerätemontage |
| Einzelschrauben-Federscheiben | Kompaktes Spulendesign mit einer Windung | Bietet mäßige Federkraft auf engstem Raum | Automobilteile, Elektronik, leichte Maschinen |
| Schraubenfeder-Sicherungsscheibe | Verriegelungsorientierte helikale Struktur | Verbessert den Widerstand gegen Rotationslockerung | Hochvibrations-Befestigungssysteme |
Schraubenfeder-Sicherungsscheibe für Anwendungen mit hohen Vibrationen
A Schraubenfeder-Sicherungsscheibe wurde speziell für Anwendungen entwickelt, bei denen Vibrationen und Stöße dazu führen können, dass Gewindebefestigungen ihre Spannung verlieren. Seine spiralförmige Struktur erzeugt eine Federwirkung und erhöht gleichzeitig den Widerstand zwischen der Unterlegscheibe und den Kontaktflächen. Diese Kombination bietet zusätzliche Unterstützung in anspruchsvollen mechanischen Umgebungen.
Im Vergleich zu Standard-Federscheiben konzentrieren sich sicherungsorientierte Konstruktionen mehr darauf, Drehbewegungen von Befestigungselementen zu verhindern. Sie werden häufig für schwere Geräte, Transportsysteme, Industriemaschinen und Baugruppen ausgewählt, die häufigen Vibrationen ausgesetzt sind. Eine ordnungsgemäße Installation und korrekte Anwendungsbedingungen bleiben jedoch von entscheidender Bedeutung, da die Leistung der Unterlegscheibe vom gesamten Befestigungssystem abhängt.
Federscheiben aus Metall und zugehörige Verriegelungsstrukturen erfordern eine präzise Fertigungskontrolle, um konsistente Federeigenschaften zu erreichen. Chance & Union kombiniert 20 Jahre Erfahrung mit Verbindungselementen mit professionellem Produktionsmanagement, um hochwertige Nieten, Bolzen, Muttern, Unterlegscheiben, Stifte, Schrauben und kundenspezifische Komponenten zu liefern. Das Unternehmen betreut mehr als 200 Kunden in über 25 Ländern und bietet technischen Support während der gesamten Produktentwicklung, Produktion und Lieferung.
Materialauswahl und kundenspezifische Fertigungsmöglichkeiten
Unterschiedliche Betriebsumgebungen erfordern unterschiedliche Materialien. Unterlegscheiben aus rostfreiem Stahl werden im Allgemeinen wegen der Korrosionsbeständigkeit ausgewählt, während Optionen aus legiertem Stahl für höhere Festigkeitsanforderungen bevorzugt werden. Spezielle Legierungen können auch für Anwendungen in der Luft- und Raumfahrt, bei Elektrofahrzeugen und in der Medizin verarbeitet werden, bei denen strenge Leistungsstandards erforderlich sind.
- Kundenspezifische Abmessungen gemäß technischen Zeichnungen und Toleranzanforderungen.
- Verarbeitungsmöglichkeiten für Titan, Duplexstahl, Hastelloy und Superlegierungsmaterialien.
- Professioneller Support inklusive Fehleranalyse und Produktchargenrückverfolgbarkeit.
Wie wählt man zwischen Federscheiben und Sicherungsscheiben?
Die Wahl zwischen Federscheiben und Sicherungsscheiben hängt von der Anwendungsumgebung ab. Bei allgemeinen Vibrationsbedingungen bieten Federscheiben eine praktische Aufrechterhaltung der Vorspannung und eine kostengünstige Befestigungsunterstützung. Bei stärkeren Vibrationen oder Stößen können Verriegelungsstrukturen zusätzlichen Widerstand gegen das Lösen bieten.
Ingenieure sollten Faktoren wie Vibrationsfrequenz, Installationsraum, Materialkompatibilität und Wartungsanforderungen berücksichtigen. Eine richtig ausgewählte Unterlegscheibe kann die Haltbarkeit der Verbindung verbessern und unerwartete Geräteausfallzeiten reduzieren.
Häufig gestellte Fragen
F1: Was ist die Hauptfunktion von Metallfederscheiben?
Federscheiben aus Metall sorgen für eine elastische Vorspannung in Schraubverbindungen. Sie tragen dazu bei, den Befestigungsdruck aufrechtzuerhalten und Lockerungen zu reduzieren, die durch Vibrationen, Stöße oder geringfügige Bewegungen zwischen Komponenten verursacht werden.
F2: Sind Schraubenfederscheiben für Umgebungen mit starken Vibrationen geeignet?
Schraubenfederscheiben eignen sich für viele industrielle Vibrationsanwendungen. Allerdings erfordern Systeme mit extrem hohen Vibrationen möglicherweise spezielle Verriegelungsstrukturen und eine ordnungsgemäße Bewertung des Befestigungsdesigns.
F3: Was ist der Unterschied zwischen Einzelschrauben-Federscheiben und Schraubenfeder-Sicherungsscheiben-Designs?
Single-Coil-Designs konzentrieren sich auf eine kompakte elastische Unterstützung, während a Schraubenfeder-Sicherungsscheibe Bietet zusätzlichen Widerstand gegen das Drehen des Befestigungselements. Die geeignete Option hängt von den Anschlussanforderungen und den Betriebsbedingungen ab.
F4: Kann Chance & Union maßgeschneiderte Federscheibenlösungen anbieten?
Ja. Chance & Union unterstützt maßgeschneiderte Befestigungskomponenten auf der Grundlage von Zeichnungen, Materialien und Toleranzspezifikationen. Das Unternehmen bietet umfassende Fertigungsunterstützung von der Forschung und Entwicklung bis zur Massenproduktion, einschließlich Qualitätsverfolgung und technischer Beratung.
