Methoden zur Vorspannungskontrolle für Schraubverbindungen unter starker dynamischer Belastung: Drehmoment-, Drehmomentwinkel- oder Streckgrenzenkontrolle?
Bei der Konstruktion kritischer Verbindungen in Schwermaschinen, Automobilchassis oder Luft- und Raumfahrtstrukturen bestimmt die Wahl der Vorspannungskontrollmethode direkt die Widerstandsfähigkeit der Baugruppe gegen Ermüdung, Selbstlockerung und Dichtungsintegrität. Bei starken dynamischen Belastungen – charakterisiert durch hochfrequente Vibrationen, Stoßstöße und Wechselbeanspruchungen – ist die grundlegende Frage nicht „welche Methode die einfachste ist“, sondern „welche Methode die zuverlässigste Spannkraft mit der geringsten Streuung liefert.“
1. Grundprinzip und technischer Vergleich
Jede Methode verfügt über eine eigene physikalische Grundlage und Datenausgabe. Die folgende Tabelle bietet einen direkten Vergleich ihrer technischen Parameter.
| Parameter | Drehmomentkontrollmethode | Methode zur Drehmoment-Winkel-Steuerung | Methode zur Fließpunktkontrolle |
|---|---|---|---|
| Kontrollvariable | Angewandtes Drehmoment (M) | Drehwinkel nach dem Passpunkt (θ) | Gradient des Drehmoments über dem Winkel (dM/dθ) |
| Preload-Scatter (typisch) | ± 25 % – 35 % | ± 10 % – 15 % | ± 3 % – 8 % |
| Reibungseinfluss | Sehr hoch (betrifft 80–90 % des Drehmoments) | Mäßig (Reibung beeinflusst nur das anfängliche Passmoment) | Niedrig (Reibungseffekt wird mathematisch eliminiert) |
| Elastische Interaktionsbehandlung | Nicht berücksichtigt | Teilweise entschädigt | Automatisch kompensiert |
| Ausrüstungskosten | Niedrig (einfacher Drehmomentschlüssel) | Medium (Winkelschlüssel oder Wandler) | Hoch (Echtzeit-Servosystem zur Gradientenüberwachung) |
| Schraubenauslastungsrate | 40 % – 60 % der Streckgrenze | 70 % – 90 % der Streckgrenze | 95 % – 100 % der Streckgrenze (maximiert) |
| Eignung für dynamische Belastung | Niedrig (hohe Streuung birgt das Risiko einer vorzeitigen Lockerung) | Gut | Ausgezeichnet |
| Wiederverwendbarkeit des Verbindungselements | Ja (voll elastisch) | Ja (wenn unter dem Ertrag) | Nein (plastische Verformung tritt auf) |
2. Anwendungsempfehlungen bei dynamischer Belastung
- Drehmomentmethode: Nur geeignet für unkritische, statische Verbindungen mit geringer Belastung oder wenn Montagegeschwindigkeit und Kosten absolute Priorität haben. Vermeiden Sie Gelenke, die zyklischen seitlichen Vibrationen ausgesetzt sind.
- Drehmoment-Winkel-Methode: Das Arbeitstier der Branche für die meisten Antriebsstrang- und Aufhängungsschrauben im Automobilbereich. Es bietet einen ausgewogenen Kompromiss zwischen Vorspannungsgenauigkeit und Ausrüstungsinvestitionen, vorausgesetzt, dass die Drehmomentreferenz für den festen Sitz gut definiert ist und die Reibung mäßig stabil ist.
- Fließgrenzenkontrolle: Der Goldstandard für dynamische Anwendungen mit hohem Risiko – z. B. Pleuelschrauben, Hauptlagerdeckel, Turmverbindungen von Windkraftanlagen und Anschlüsse für Offshore-Plattformen. Es liefert die höchste und gleichmäßigste Klemmkraft, nutzt die Festigkeitskapazität der Schraube voll aus und maximiert so die Ermüdungslebensdauer.
Bei starken dynamischen Belastungen mit sicherheitskritischen Folgen, Kontrolle der Fließgrenze ist die unbestrittene erste Wahl. Wenn die Investitionsausgaben begrenzt sind, Drehmoment-Winkel-Steuerung ist ein akzeptabler Kompromiss; Es müssen jedoch zusätzliche Maßnahmen wie selbstklebende Schraubensicherungen oder Sicherungsmuttern mit festem Drehmoment in Betracht gezogen werden.
3. Praktische Anleitung aus Fertigungs- und Lieferperspektive
Die Wahl der Steuerungsmethode ist nur die halbe Miete. Die andere Hälfte liegt in der Qualitätskonstanz der Verbindungselemente – Streuungen bei der Gewindereibung, der Kopflagerreibung und Maßtoleranzen vergrößern direkt die Streuung der Vorspannung, unabhängig von der verwendeten Methode. Hier ist ein zuverlässiger Supply-Chain-Partner unverzichtbar.

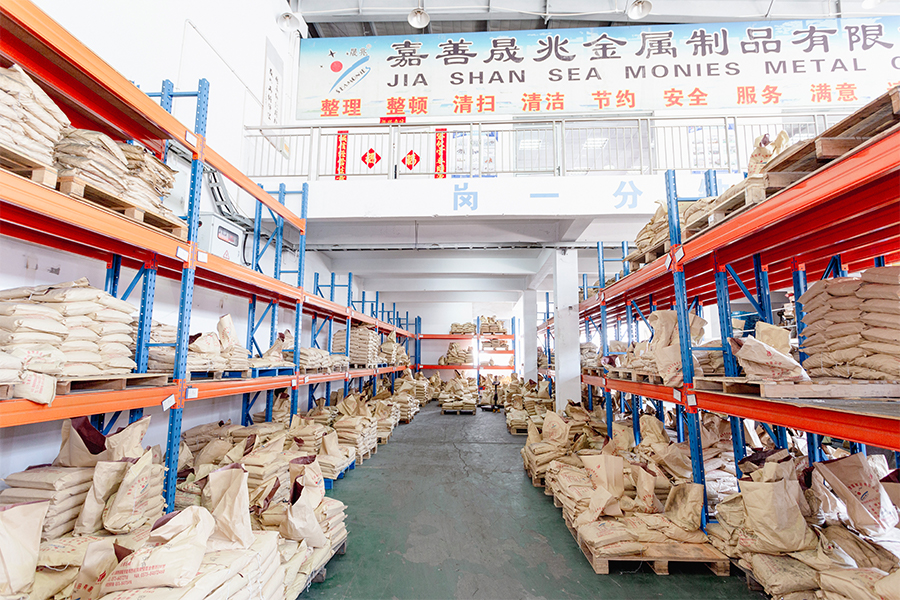

Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.

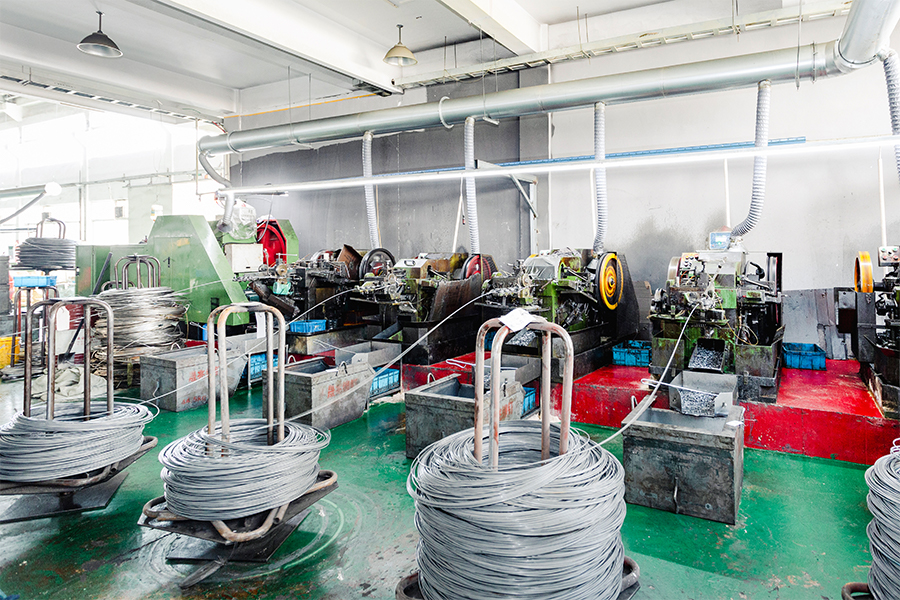

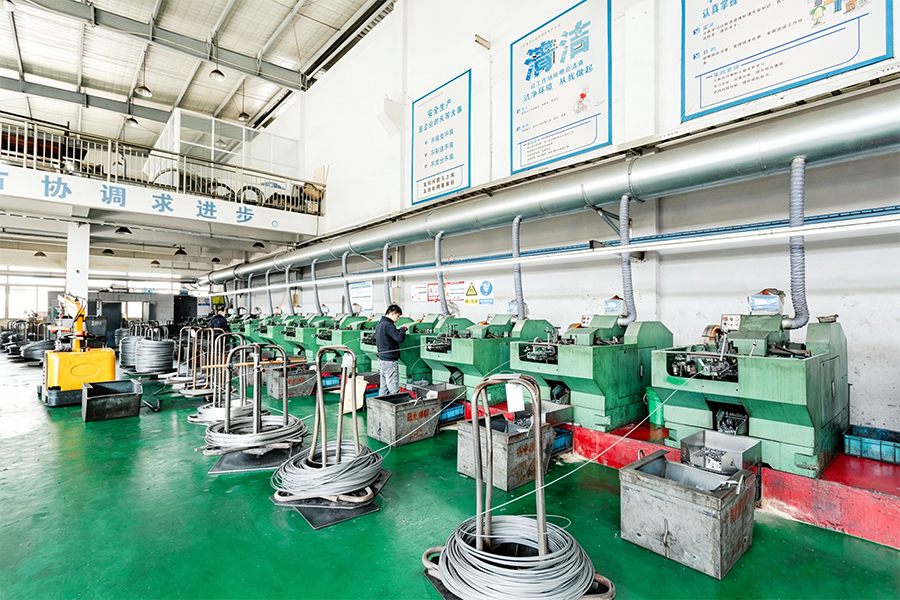

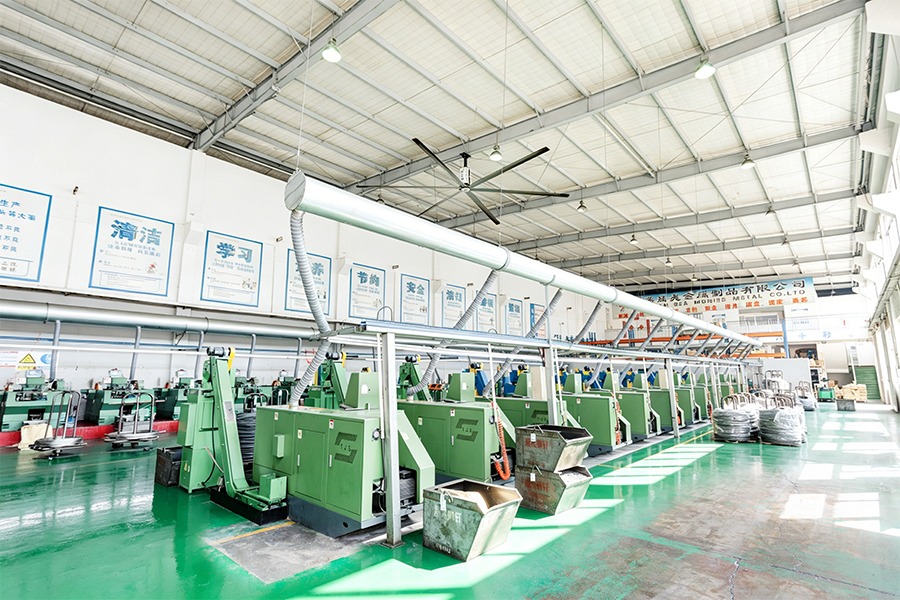

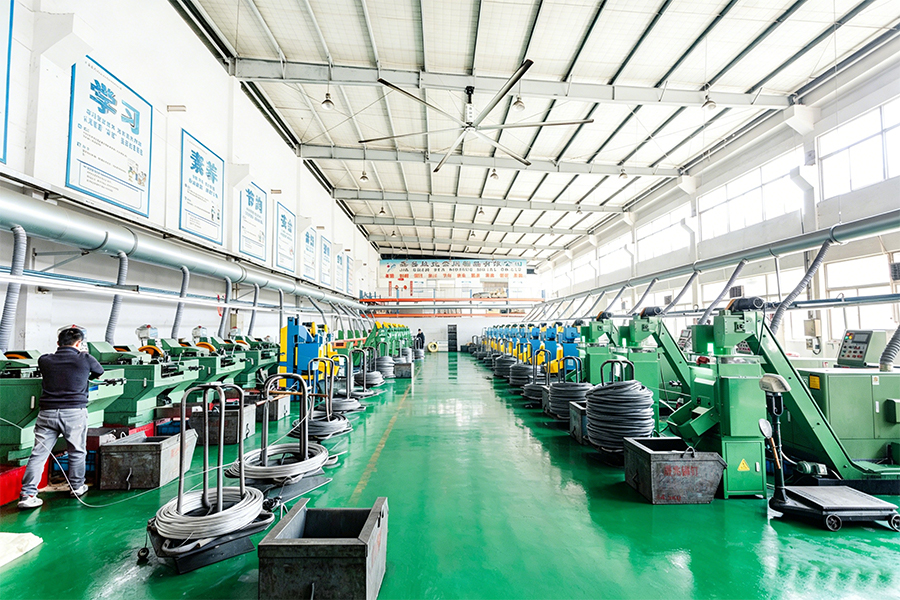

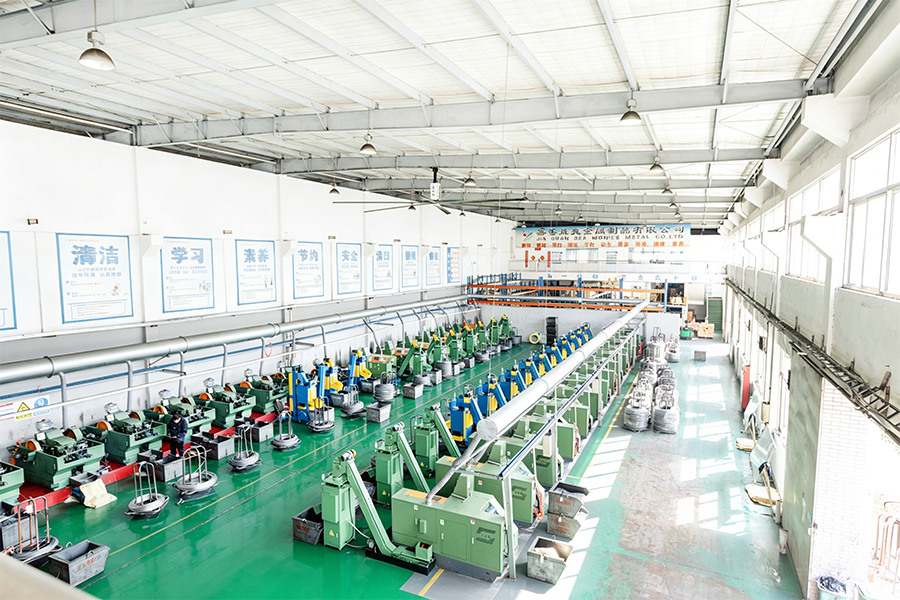

Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Produkte spezialisiert Mechanische Verbindungselemente und Hardware und verschiedene nicht standardmäßige kundenspezifische Teile. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.
Chance & Union ist bestrebt, „Hergestellt in China“ nahtlos mit dem internationalen Markt zu verbinden und globalen Kunden durch professionelle Technologie und außergewöhnliche Qualität Befestigungslösungen aus einer Hand von der Forschung und Entwicklung bis zur Massenproduktion zu bieten.
4. Häufig gestellte Fragen (FAQ)
- F1: Kann die Fließgrenzenkontrolle in Wartungsszenarien auf wiederverwendete Schrauben angewendet werden?
A: Nein. Da die Streckgrenzenkontrolle die Schraube plastisch verformt, kann sie nicht wiederverwendet werden. Bei Wartung unter dynamischer Belastung immer neue Schrauben verwenden. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) liefert hochfeste Verbindungselemente mit vollständiger Materialrückverfolgbarkeit und stellt sicher, dass jede neue Schraube genau den für diese Kontrollmethode erforderlichen Streckgrenzenspezifikationen entspricht. - F2: Wie wirken sich Oberflächenbeschichtungen auf die Wahl zwischen Drehmomentwinkel- und Streckgrenzenregelung aus?
A: Beschichtungen (z. B. Dacromet, Zinkflocken oder Phosphat) verändern den Reibungskoeffizienten, was sich direkt auf den Drehmomentsollwert bei der Drehmomentwinkelsteuerung auswirkt. Bei der Fließgrenzenregelung wird der Gradient (dM/dθ) weniger beeinflusst und ist daher robuster. Basierend auf 20 Jahren Erfahrung in der Herstellung, Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) empfiehlt unabhängig von der gewählten Methode reibungsstabilisierte Beschichtungen – wie unsere proprietäre geschmierte Deckschicht –, um Streuungen zu minimieren. - F3: Was ist die Mindestlosgröße für kundenspezifische, nicht standardmäßige Verbindungselemente für hochdynamische Anwendungen?

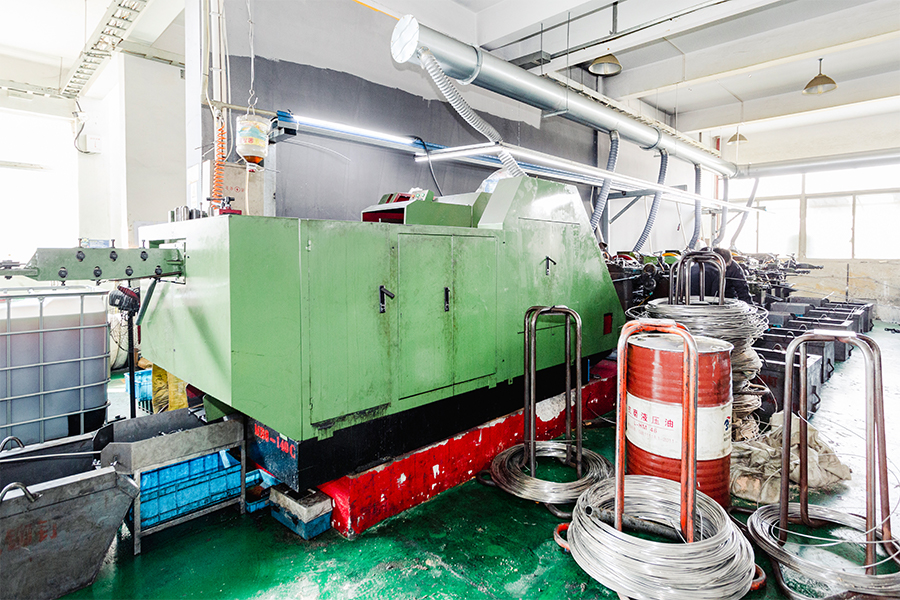

A: Für kritische dynamische Verbindungen erfordern konstruktionsspezifische Geometrien und Materialqualitäten häufig kundenspezifische Werkzeuge. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) unterstützt die Prototypenerstellung in Kleinserien (MOQ 500–1.000 Stück) durch unsere Kaltstauch- und CNC-Werkstätten sowie die Massenproduktion von bis zu Millionen Stücken, alles unterstützt durch vollständige mechanische Tests (Zug, Härte und Ermüdung), um die ausgewählte Vorspannungskontrollstrategie zu validieren.
PREN-Anforderungen (Pitting Resistance Equivalent) für Marine-Edelstahlbefestigungen: 316L, 2205 und 254SMO in Spritz- und vollständigen Eintauchzonen
Um einen 20-jährigen wartungsfreien Betrieb von Schiffsschraubenverbindungen zu gewährleisten, ist ein umfassendes Verständnis der lokalen Korrosionsmechanismen erforderlich. Die Pitting Resistance Equivalent Number (PREN) dient als branchenübliche Maßzahl für die Einstufung von Edelstahlsorten auf der Grundlage ihrer chemischen Zusammensetzung, wobei höhere PREN-Werte direkt mit einer verbesserten Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridreichen Umgebungen korrelieren. Die von Industrie und Normungsgremien verwendete Standardformel lautet:
PREN = %Cr 3,3 × %Mo 16 × %N
In diesem Rahmen verfügen die drei wichtigsten Kandidatenmaterialien für Schiffsbefestigungen über klar differenzierte PREN-Sortimente.
1. Materialspezifische PREN-Werte und Zonenempfehlungen
In der folgenden Tabelle sind die PREN-Sortimente für superaustenitischen Edelstahl 316L, 2205 Duplex und 254SMO sowie deren typisches Korrosionsverhalten in Meeresspritzwasser- und vollständigen Eintauchzonen aufgeführt.
| Edelstahlqualität | PREN-Bereich (typisch) | Referenz-PREN-Wert | Spritzzone (stark belüftet, hoher Chloridgehalt) | Vollständige Eintauchzone (Meerwasser) |
|---|---|---|---|---|
| 316L (Austenitisch) | 23.1 – 28.5 | ~26,3 – 29,5 | Nicht empfohlen (Risiko von Lochfraß und SCC) | Begrenzte Verwendung (kathodischer Schutz erforderlich) |
| 2205 (Duplex) | 30.8 – 38.1 | ~34,3 – 35,0 | Mit Vorsicht geeignet (PREN < 40 Schwelle) | Gut, but below 20-year immunity threshold |
| 254SMO (Superaustenitisch) | 42,2 – 47,6 | ≥42,0 | Ausgezeichnet – Recommended | Hervorragend – empfehlenswert |
Datenquellen: PREN stammt von der British Stainless Steel Association; Referenzwerte aus Korrosionsstudien.
2. PREN-Grenzwert für 20 Jahre wartungsfreien Service
Der Branchenkonsens, gestützt durch Korrosionsforschung, legt fest, dass rostfreie Stähle mit einem PREN-Wert von mehr als 40 als „super“ austenitische oder „super“ Duplex-Stähle gelten, die aggressiven Chloridumgebungen standhalten können. Bei vollständigem Eintauchen in Meerwasser wird oft ein PREN > 38 als Mindestanforderung genannt, um eine ausreichende Lochfraßbeständigkeit zu gewährleisten.
- 316L (PREN ~26-29): Fällt deutlich unter die 40er-Schwelle. Während 316L oft als „Marinequalität“ vermarktet wird, ist seine Leistung auf mildere Küstenatmosphären beschränkt. In Spritzgebieten mit Nass-Trocken-Wechsel oder in stehendem Meerwasser ist es anfällig für Lochfraß und Spannungsrisskorrosion (SCC), was einen 20-jährigen wartungsfreien Betrieb unrealistisch macht.
- 2205 Duplex (PREN ~34): Obwohl 2205 im Vergleich zu 316L eine überlegene Festigkeit und Korrosionsbeständigkeit bietet, bleibt der PREN-Wert unter 40. Es kann in einigen Meerwasseranwendungen eine angemessene Leistung erbringen, sein PREN-Wert deutet jedoch darauf hin, dass es nicht die 20-jährige Immunitätsschwelle garantiert, die für superaustenitische Sorten erwartet wird.
- 254SMO (PREN ≥42): Mit einem PREN von über 42 wurde 254SMO speziell für extreme Umgebungen entwickelt. Untersuchungen haben eine hervorragende Beständigkeit sowohl in Spritz- als auch in Eintauchzonen gezeigt und einen vernachlässigbaren oder gar keinen sichtbaren Angriff gezeigt, während bei anderen Qualitäten schwere lokale Korrosion auftritt. Dieses PREN-Niveau ist die Grundlage für die Erreichung eines 20-jährigen wartungsfreien Betriebs bei Schiffsanwendungen.
3. Praktische Anleitung aus Fertigungs- und Lieferperspektive
Während PREN ein entscheidendes Auswahlkriterium ist, hängt das Erreichen einer Lebensdauer von 20 Jahren auch von gleichbleibender Materialqualität, präziser Fertigung und ordnungsgemäßer Installation ab. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) ist ein Familienunternehmen der SEA Monies Metal Co., Ltd. und verfügt über 20 Jahre Familienerfahrung und Qualitätstradition in der Metallherstellung. Wir verlassen uns auf die starke Produktionskapazität und die Vorteile der Lieferkette von Shengzhao Metal und sind auf Forschung und Entwicklung, Produktion und weltweiten Vertrieb hochwertiger Metallprodukte spezialisiert. Getreu dem Streben der Familie nach Präzision, strenger Arbeitseinstellung und langfristigem Engagement liefern wir Kunden auf der ganzen Welt stabile und zuverlässige Produkte und Dienstleistungen.
Wir nutzen die robusten F&E- und Produktionskapazitäten des Werks und sind auf hochfeste Produkte spezialisiert Marine-Edelstahlschraube und -mutter und verschiedene nicht standardmäßige kundenspezifische Teile. Unsere Produktpalette umfasst Materialien wie Edelstahl, legierten Stahl, Aluminiumlegierungen, Kupfer und Sonderlegierungen und nutzt Prozesse wie Kaltstauchen, Warmschmieden und CNC-Bearbeitung. Unsere Produkte werden in über 25 Länder exportiert und beliefern mehr als 200 Kunden.
Chance & Union ist bestrebt, „Manufactured in China“ nahtlos mit dem internationalen Markt zu verbinden und globalen Kunden durch professionelle Technologie und außergewöhnliche Qualität Befestigungslösungen aus einer Hand von der Forschung und Entwicklung bis zur Massenproduktion zu bieten. Für kritische Marineprojekte, die eine wartungsfreie Leistung von 20 Jahren erfordern, empfehlen wir 254SMO-Befestigungselemente mit geprüftem PREN ≥42.
4. Häufig gestellte Fragen (FAQ)
- F1: Können 2205-Duplex-Befestigungselemente in der Spritzzone verwendet werden, wenn der PREN-Wert unter 40 liegt?
A: Während 2205 eine bessere Leistung als 316L bietet, liegt sein PREN-Bereich (30,8–38,1) im Allgemeinen unter dem für „Super“-Qualitäten empfohlenen Schwellenwert von 40. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) weist darauf hin, dass für einen 20-jährigen wartungsfreien Betrieb in Spritzzonenanwendungen Materialien mit PREN ≥40, wie z. B. 254SMO, spezifiziert werden sollten. - F2: Wie hoch ist der Kompromiss zwischen Kosten und Leistung zwischen 316L und 254SMO für Schiffsbefestigungen?
A: 316L ist am wirtschaftlichsten, weist jedoch den niedrigsten PREN auf und ist für eine langfristige Belastung im Meer ungeeignet. 254SMO ist teurer, bietet aber die für eine 20-jährige Lebensdauer erforderliche Korrosionsbeständigkeit. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) kann eine Gesamtlebenszykluskostenanalyse unter Berücksichtigung der Wartungs-, Austausch- und Ausfallkosten erstellen. - F3: Wie stellt Chance & Union die PREN-Werte seiner Verbindungselemente in Marinequalität sicher?
A: Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) ensures chemical composition verification through mill test certificates (MTCs) and third-party inspection. For 254SMO fasteners, we guarantee PREN ≥42, complying with super austenitic classification. Our supply chain traceability ensures that the specified Cr, Mo, and N content is delivered for every batch.
