Produktübersicht

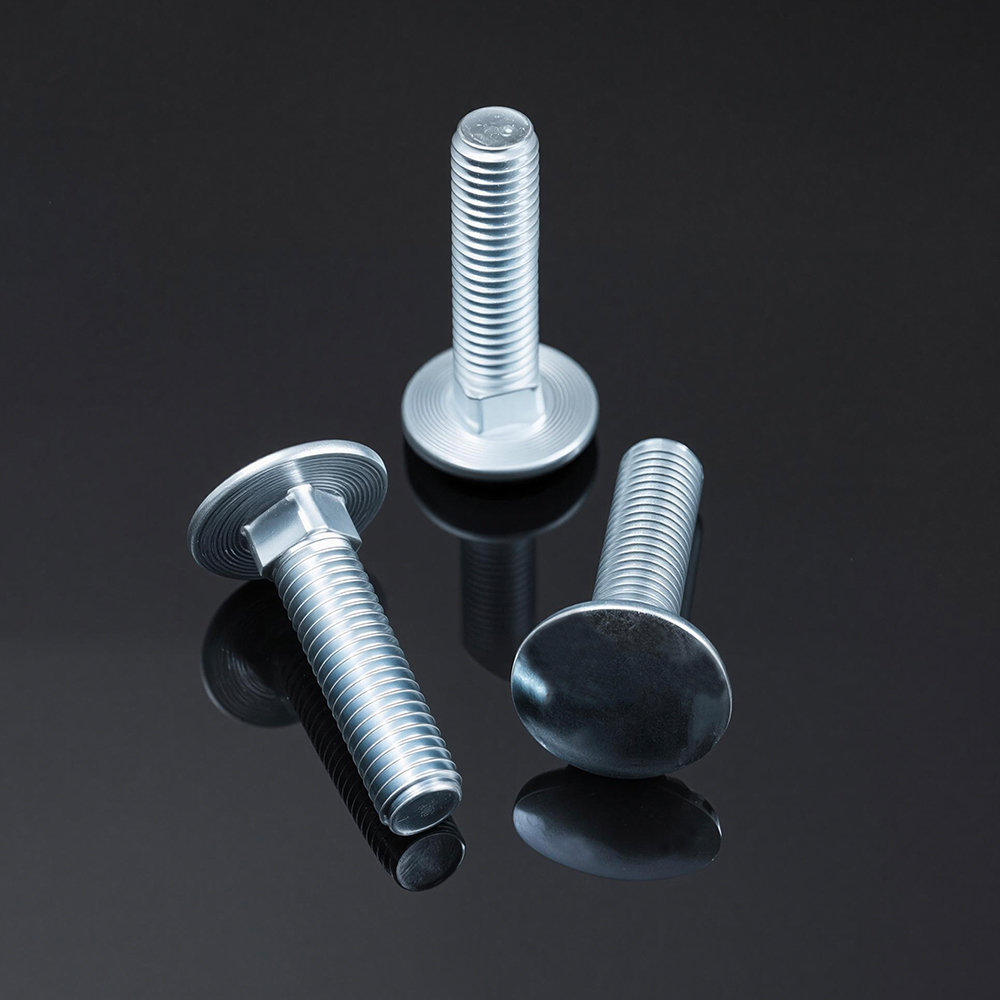

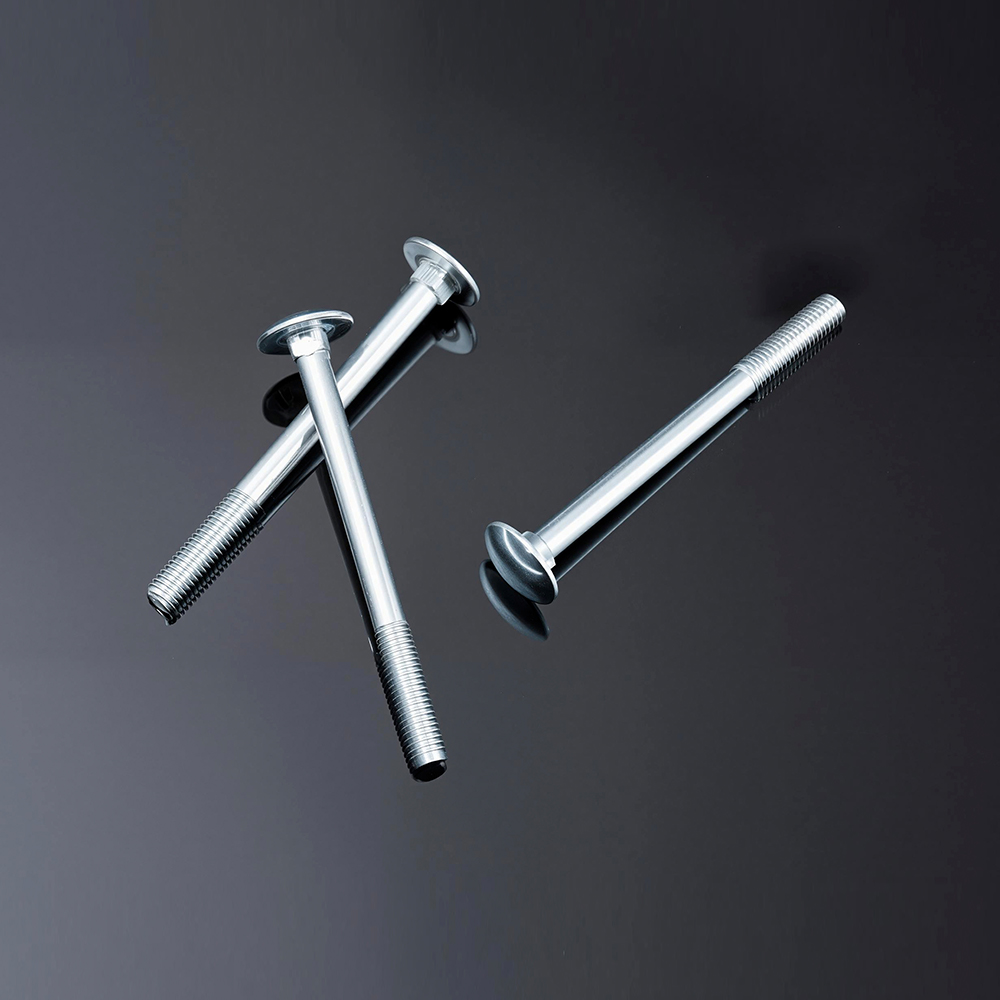

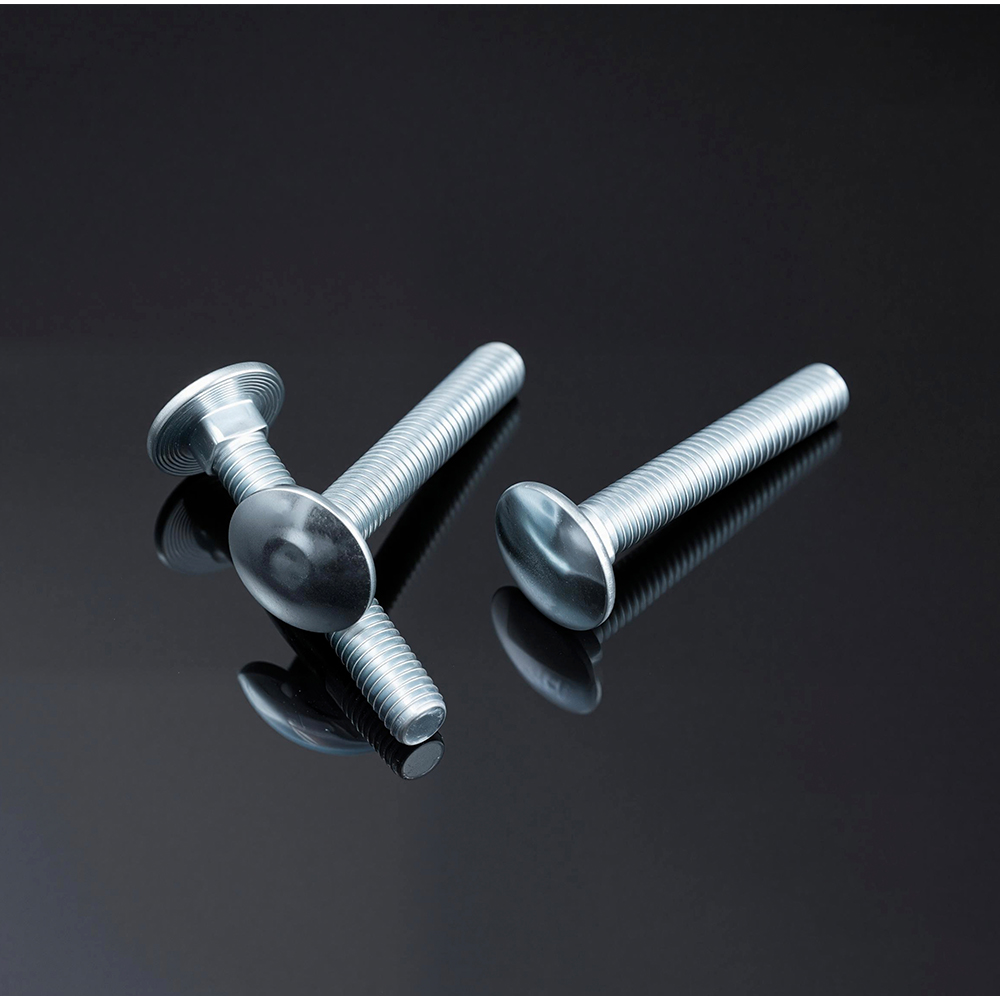

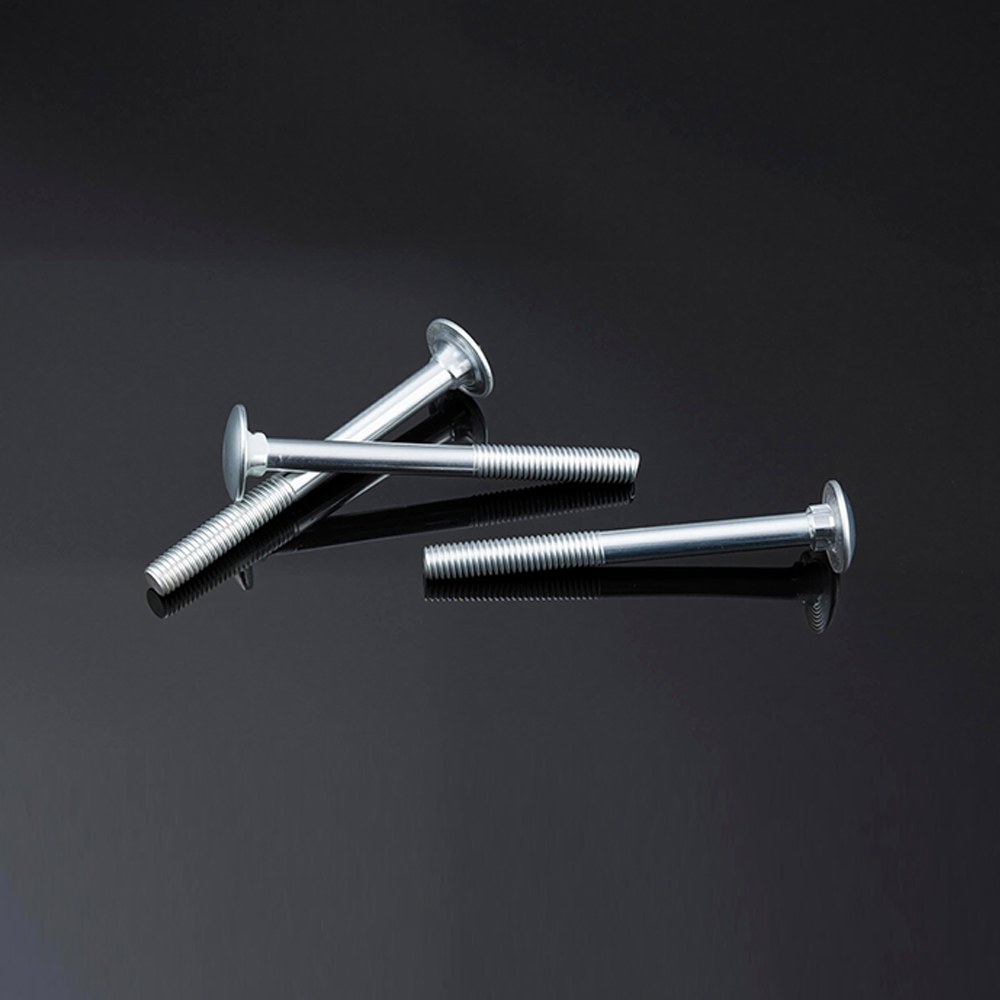

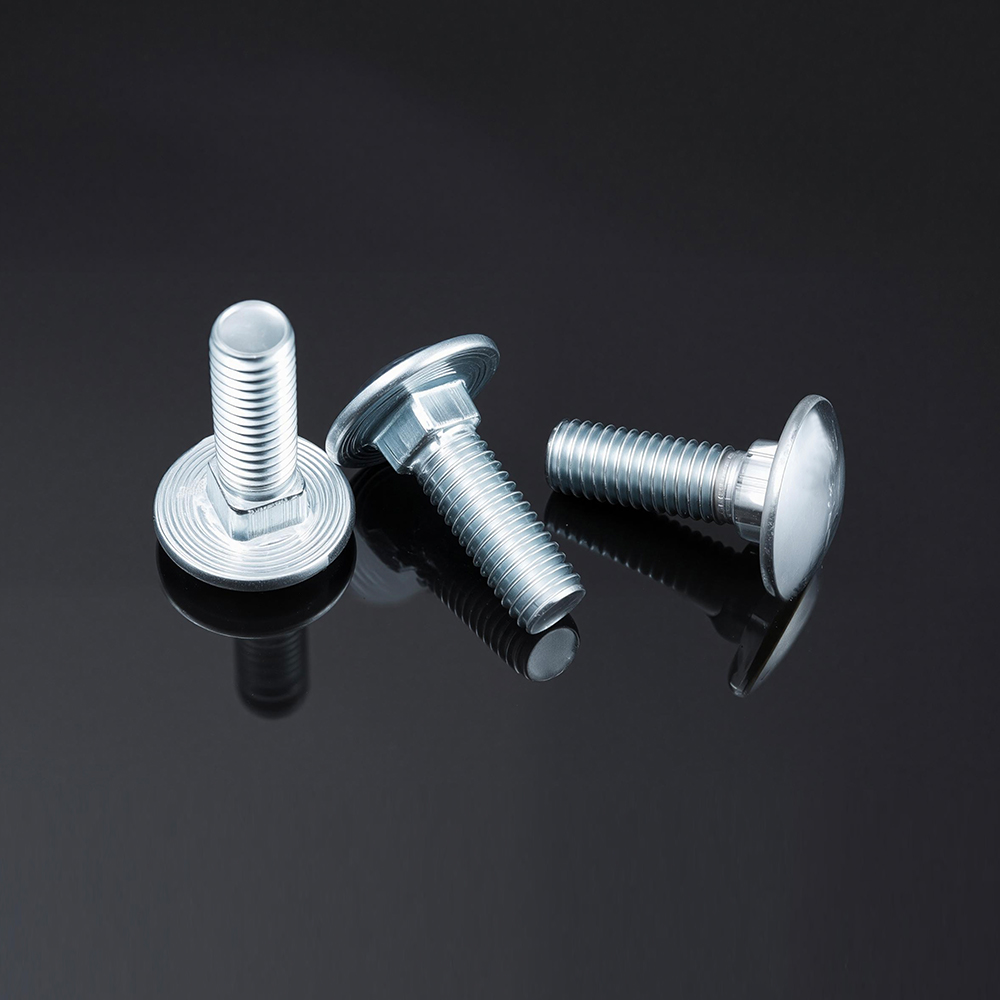

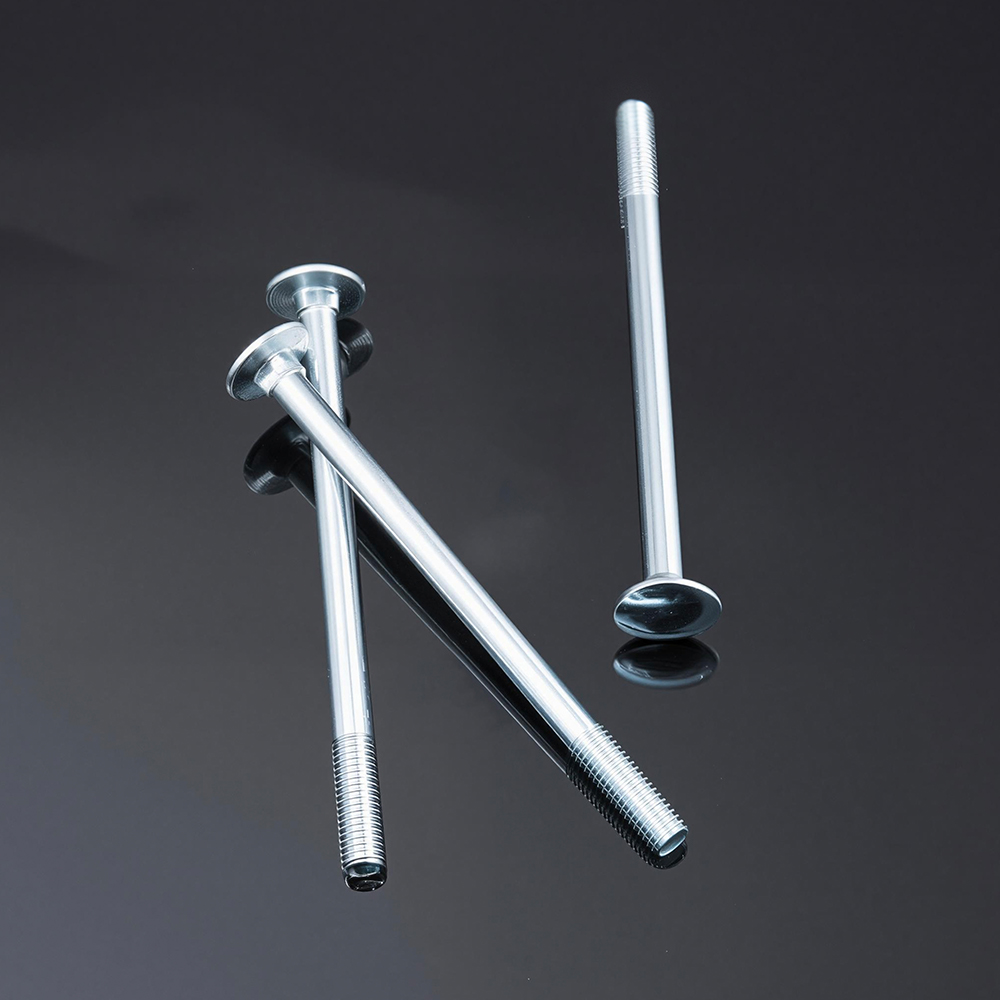

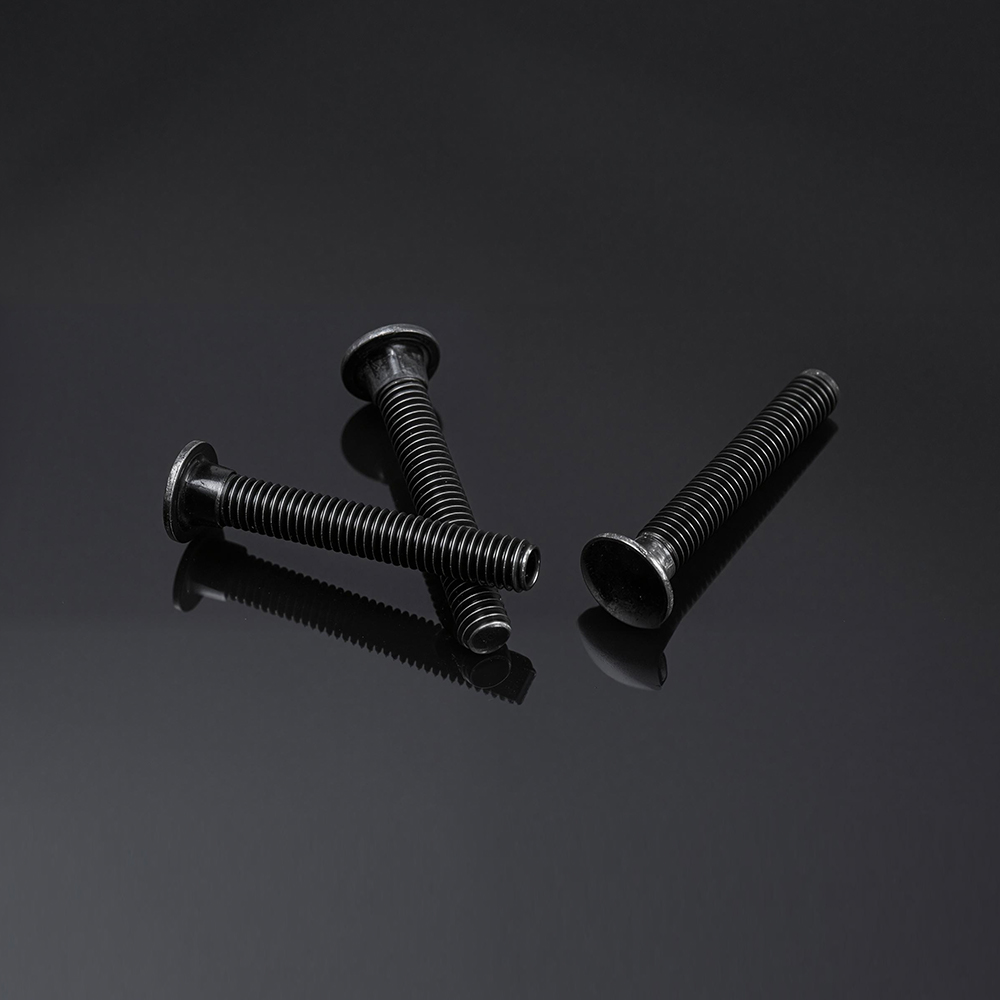

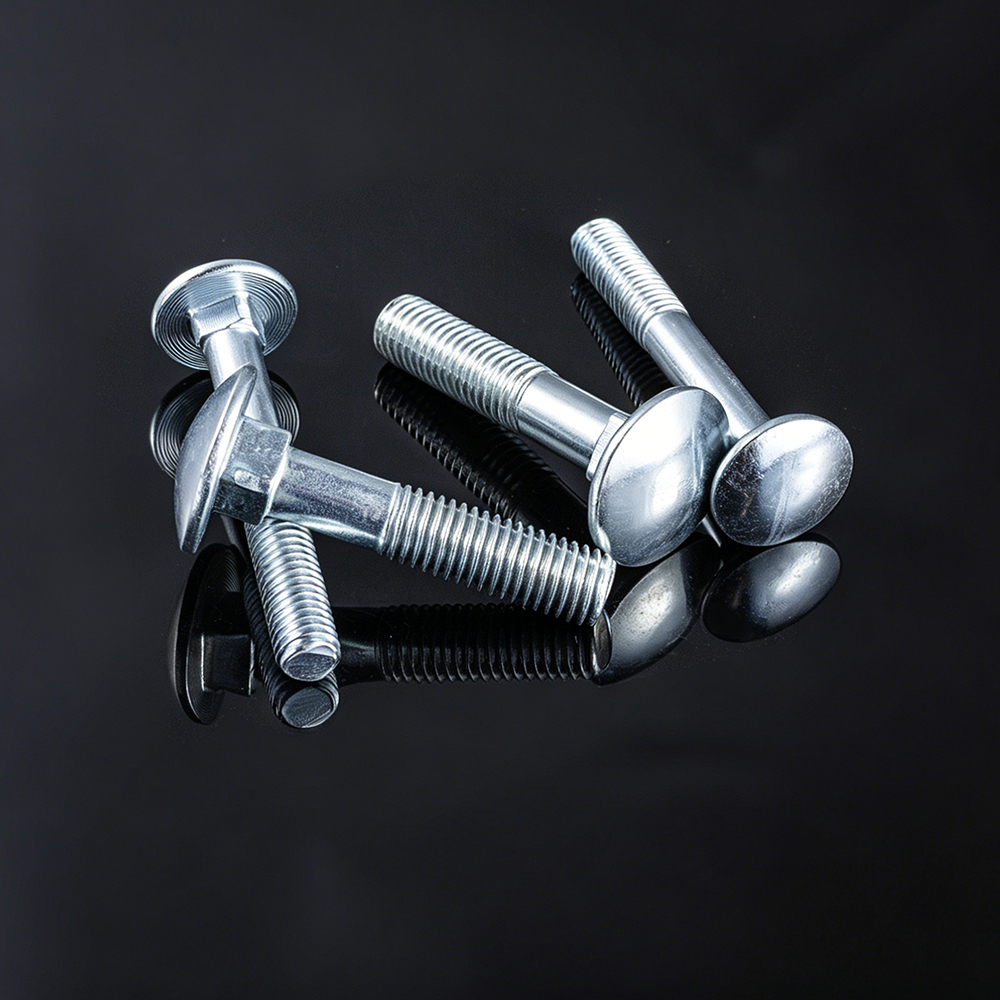

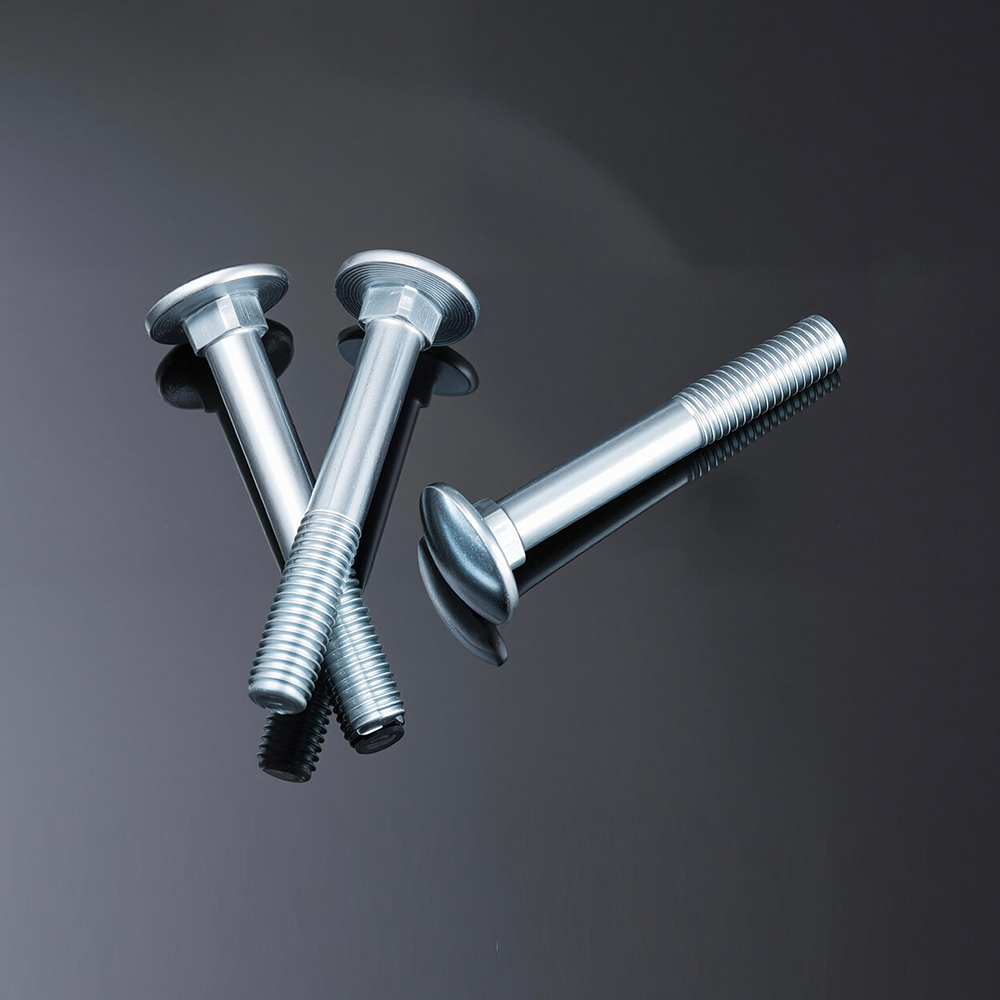

Die große Flachkopf-Schlossschraube mit rundem Hals verfügt über einen besonders breiten, flachen Kuppelkopf gepaart mit einem traditionellen Vierkanthals und bietet eine hervorragende Lastverteilung und ein sauberes, fertiges Erscheinungsbild für eine Vielzahl von Standardanwendungen.
Hauptmerkmale
Der übergroße flache Kopf verteilt die Klemmkraft auf eine größere Fläche, um die Materialbelastung zu reduzieren.
Der glatte, kantenfreie Kuppelkopf ist ideal für sichtbare Installationen.
Der quadratische, verdrehsichere Hals sorgt für sicheren Halt in vorgebohrten Löchern.
Erhältlich in einer breiten Palette an Standardlängen und Gewindesteigungen.
Mehrere Material- und Oberflächenoptionen für den Innen- und Außenbereich sowie korrosive Umgebungen.
| SAE-Klasse 5.8 (entspricht ISO 5.8) | |
| Schraubendurchmesser | M5–M20 (anpassbar) |
| Gewindetyp | UNC/UNF (Anpassbar; ISO-metrisches Gewinde für metrische Optionen) |
| Standards | DIN 603 / SAE J429 / ASTM A307 (umschaltbar je nach Kundenwunsch) |
| Stärkegrad | SAE-Klasse 5.8 |
| Wärmebehandlung | Vergütet (Q&T) |
| Zugfestigkeit | ≥500 MPa |
| Streckgrenze | ≥400 MPa |
| Härte | HRC 22–27 |
| Kopfstil | Pilzkopf mit Vierkanthals, Phillips-Aussparung |
| Gewindegenauigkeit/-toleranz | 2A / 3A (Zoll); 6g (metrisch) |
| Betriebstemperatur | -40°C bis 250°C |
| Passende Komponenten | Sechskantmuttern (DIN 934), Unterlegscheiben (DIN 125) |
| SAE-Klasse 8.8 (entspricht ISO 8.8) | |
| Schraubendurchmesser | M5–M20 (anpassbar) |
| Gewindetyp | UNC / UNF (anpassbar) |
| Standards | DIN 603 / SAE J429 / ASTM A325 |
| Stärkegrad | SAE-Klasse 8.8 |
| Material | Stahl mit mittlerem Kohlenstoffgehalt (C45 / SAE 1045) |
| Wärmebehandlung | Vergütet (Q&T) |
| Zugfestigkeit | ≥800 MPa |
| Streckgrenze | ≥640 MPa |
| Härte | HRC 24–33 |
| Kopfstil | Pilzkopf mit Vierkanthals, Phillips-Aussparung |
| Gewindegenauigkeit/-toleranz | 2A / 3A |
| Betriebstemperatur | -40°C bis 300°C |
| Passende Komponenten | Sechskantmuttern (DIN 934), Unterlegscheiben (DIN 125), Spring washers (DIN 127) |
| SAE-Klasse 10.9 (entspricht ISO 10.9) | |
| Schraubendurchmesser | M5–M20 (anpassbar) |
| Gewindetyp | UNC / UNF (anpassbar) |
| Standards | DIN 603 / SAE J429 / ASTM A490 |
| Stärkegrad | SAE-Klasse 10.9 |
| Material | Legierter Baustahl (40Cr / SAE 4140) |
| Wärmebehandlung | Vergütet (Q&T) |
| Zugfestigkeit | ≥1000?MPa |
| Streckgrenze | ≥900 MPa |
| Härte | HRC 32–39 |
| Kopfstil | Pilzkopf mit Vierkanthals, Phillips-Aussparung |
| Gewindegenauigkeit/-toleranz | 2A / 3A |
| Betriebstemperatur | -40°C bis 350°C |
| Passende Komponenten | Hochfeste Sechskantmuttern (DIN 934, Klasse 10), Unterlegscheiben (DIN 125) |
| SAE-Klasse 12.9 (entspricht ISO 12.9) | |
| Schraubendurchmesser | M5–M20 (anpassbar) |
| Gewindetyp | UNC / UNF (anpassbar) |
| Standards | DIN 603 / SAE J429 / ASTM A490 |
| Stärkegrad | SAE-Klasse 12.9 |
| Material | Legierter Baustahl (35CrMo / SAE 4135) |
| Wärmebehandlung | Vergütet (Q&T) |
| Zugfestigkeit | ≥1200 MPa |
| Streckgrenze | ≥1080 MPa |
| Härte | HRC 39–44 |
| Kopfstil | Pilzkopf mit Vierkanthals, Phillips-Aussparung |
| Gewindegenauigkeit/-toleranz | 2A / 3A |
| Betriebstemperatur | -40°C bis 380°C |
| Passende Komponenten | Hochfeste Sechskantmuttern (DIN 934, Klasse 12), Unterlegscheiben (DIN 125) |
Anwendungen
Allgemeine Holzbearbeitung, Terrassendielen, Geländersysteme, Spielplatzgeräte, öffentliche Möbel und hybride Holz-Metall-Strukturbaugruppen.
