Produktübersicht

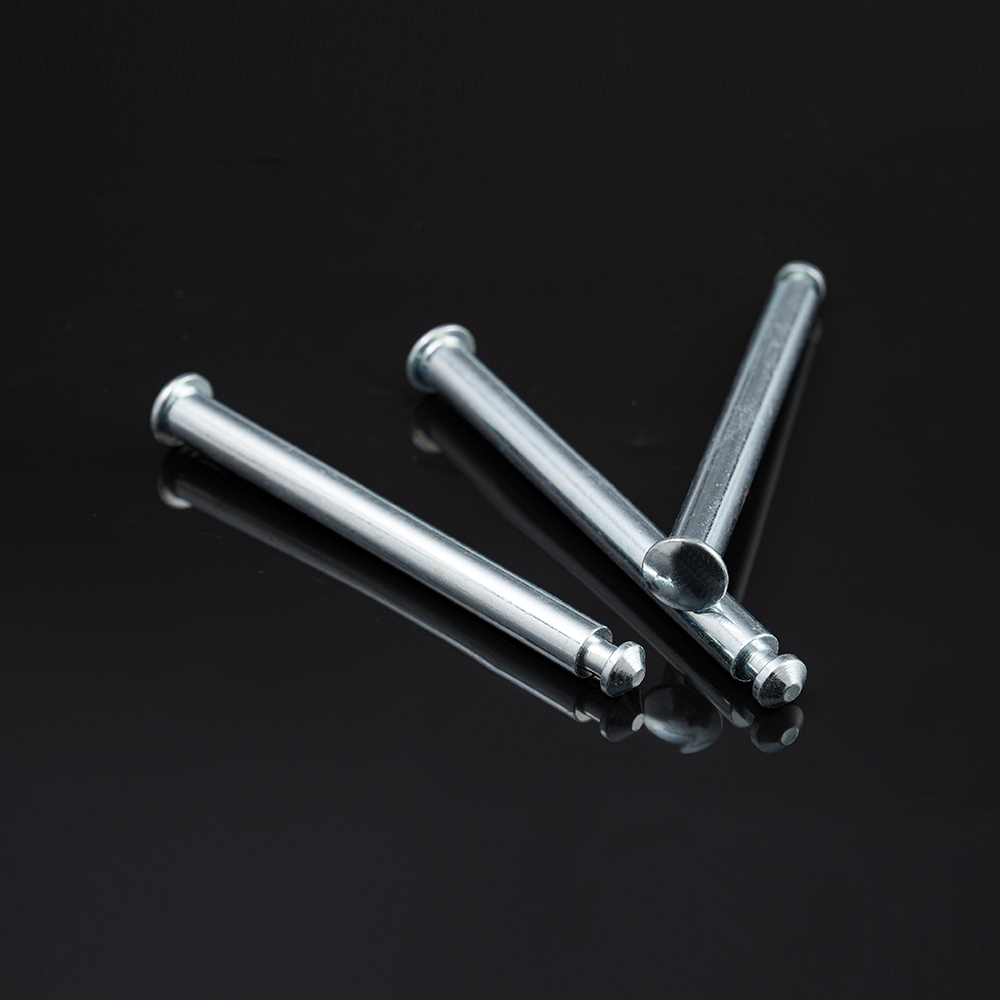

Der Gabelkopfstift mit Pilotspitze ist ein präzisionsgefertigtes Befestigungselement, das für die schnelle Ausrichtung und Installation in Gabelkopfgestängen und Drehzapfenbaugruppen entwickelt wurde. Seine konische Führungsspitze vereinfacht das Einführen in ausgerichtete Löcher, während das Querloch eine sichere Fixierung mit einem Splint oder Clip ermöglicht.
Hauptmerkmale
Konische Pilotspitze für schnelle Ausrichtung und einfache Installation.
Querloch zur Verwendung mit Splinten oder Federklammern für sicheren Halt.
Präzise gefertigter Schaft für leichtgängige, verschleißarme Drehverbindungen.
Hochfeste Konstruktion für hochbelastete mechanische Verbindungen.
Erhältlich in verschiedenen Längen und Durchmessern für kundenspezifische Anwendungen.
| Note | Kohlenstoffstahl (5,8 / 8,8) / Edelstahl 304 / 316 |
| Größenbereich | Ø3–Ø50 mm (kundenspezifische Längen verfügbar) |
| Standards | DIN 1443 / DIN 1444 / ISO 2341 |
| Stil | Gabelkopfbolzen mit Loch/Gabelkopfbolzen mit Nut (für Splint) |
| Material | Kohlenstoffstahl / legierter Stahl / Edelstahl 304/316 |
| Oberflächenbeschaffenheit | Glatt/verzinkt/schwarz oxidiert/passiviert |
| Härte | HRB 80–220 (notenabhängig) |
| Betriebstemperatur | -40°C ~ 250°C (materialabhängig) |
| Funktionen | Hohe Scherfestigkeit, sichere Verriegelung durch Splint |
| Bewerbung | Verbindungsbaugruppen, Maschinen, Hebegeräte und landwirtschaftliche Geräte |
Anwendungen
Automobilgestänge, Baumaschinen, landwirtschaftliche Maschinen und industrielle Schwenkbaugruppen.
