Produktübersicht

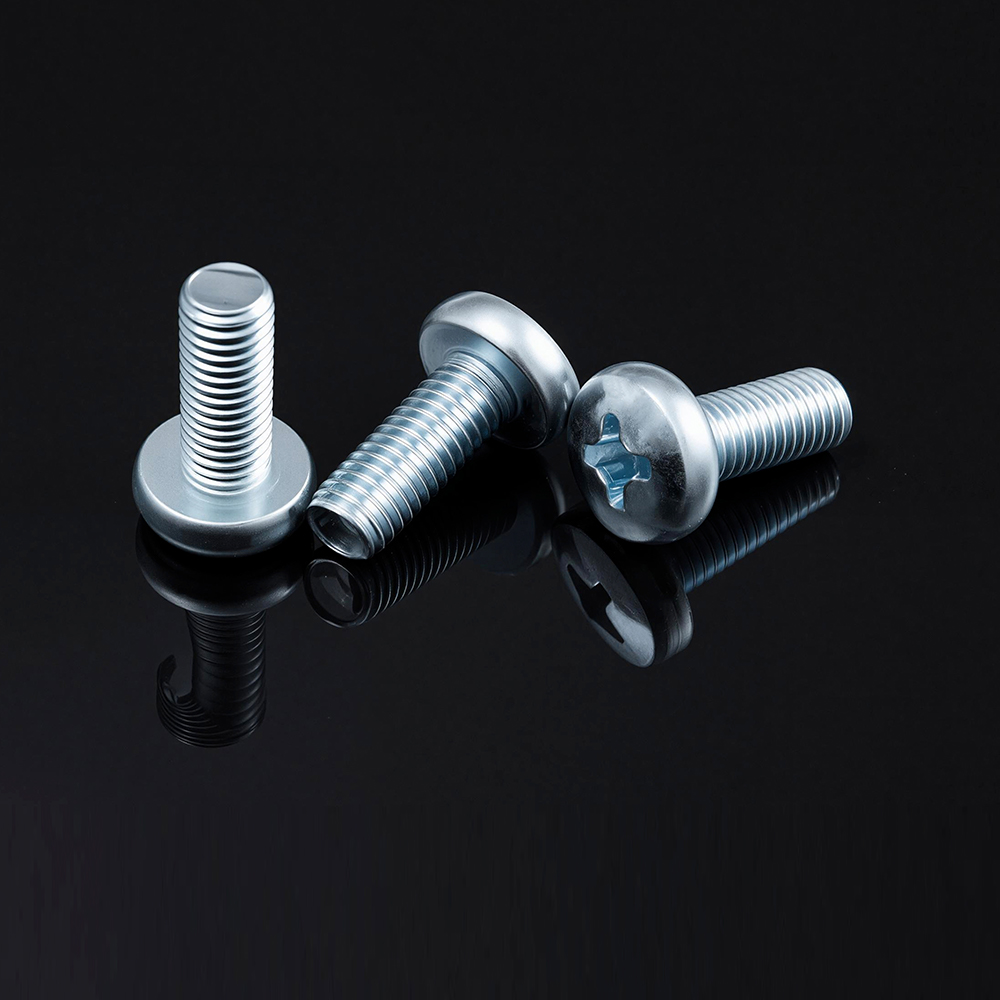

Die Zylinderkopf-Maschinenschraube verfügt über einen zylindrischen, flachen Kopf mit flacher Oberseite, der für den Einsatz in Anwendungen mit begrenztem Platzangebot konzipiert ist. Sein kompaktes Design und die einheitlichen Gewinde machen es ideal für Präzisionsbaugruppen, die eine flache, bündige Oberfläche erfordern.
Hauptmerkmale
Kompakter zylindrischer Käsekopf für platzbeschränkte Anwendungen.
Einheitliche Maschinengewinde für sicheren Sitz mit vorgefertigten Gewindelöchern oder Muttern.
Das Design mit flacher Oberseite sorgt für ein niedriges Profil und bietet gleichzeitig ausreichend Auflagefläche.
Erhältlich in verschiedenen Antriebsarten (Schlitz, Kreuzschlitz) für unterschiedliche Installationsanforderungen.
Kompatibel mit Standard-Schraubendrehern für eine einfache Montage.
| Note | 4,8 / 5,8 / 8,8 / 10,9 / A2-70 / A4-80 |
| Größenbereich | M1,6–M12 / #0–1/4" (kundenspezifische Größen verfügbar) |
| Gewindetyp | Metrisch (ISO) / UNC / UNF / BSW (vollständiges Maschinengewinde) |
| Standards | DIN 84 / DIN 965 / ISO 1207 / ISO 7045 / ASME B18.6.3 |
| Kopfstil | Linsenkopf/Senkkopf/Käsekopf/Flachkopf optional |
| Antriebstyp | Phillips / Schlitz / Torx / Innensechskant / Pozi-Antrieb optional |
| Thread-Klasse | 6g (metrisch) / 2A / 3A (imperial) |
| Material | Kohlenstoffstahl / legierter Stahl / Edelstahl 304/316 / Messing |
| Oberflächenbeschaffenheit | Verzinkt / Schwarzoxid / Vernickelt / Passiviert |
| Härte | HRB 70–220 (notenabhängig) |
| Betriebstemperatur | -40°C ~ 250°C (materialabhängig) |
| Bewerbung | Maschinen, Elektronik, Geräte, Industrieausrüstung, Befestigungsbaugruppen |
Anwendungen
Elektronische Geräte, Präzisionsinstrumente, kleine Maschinenkomponenten und Fahrzeuginnenräume.
